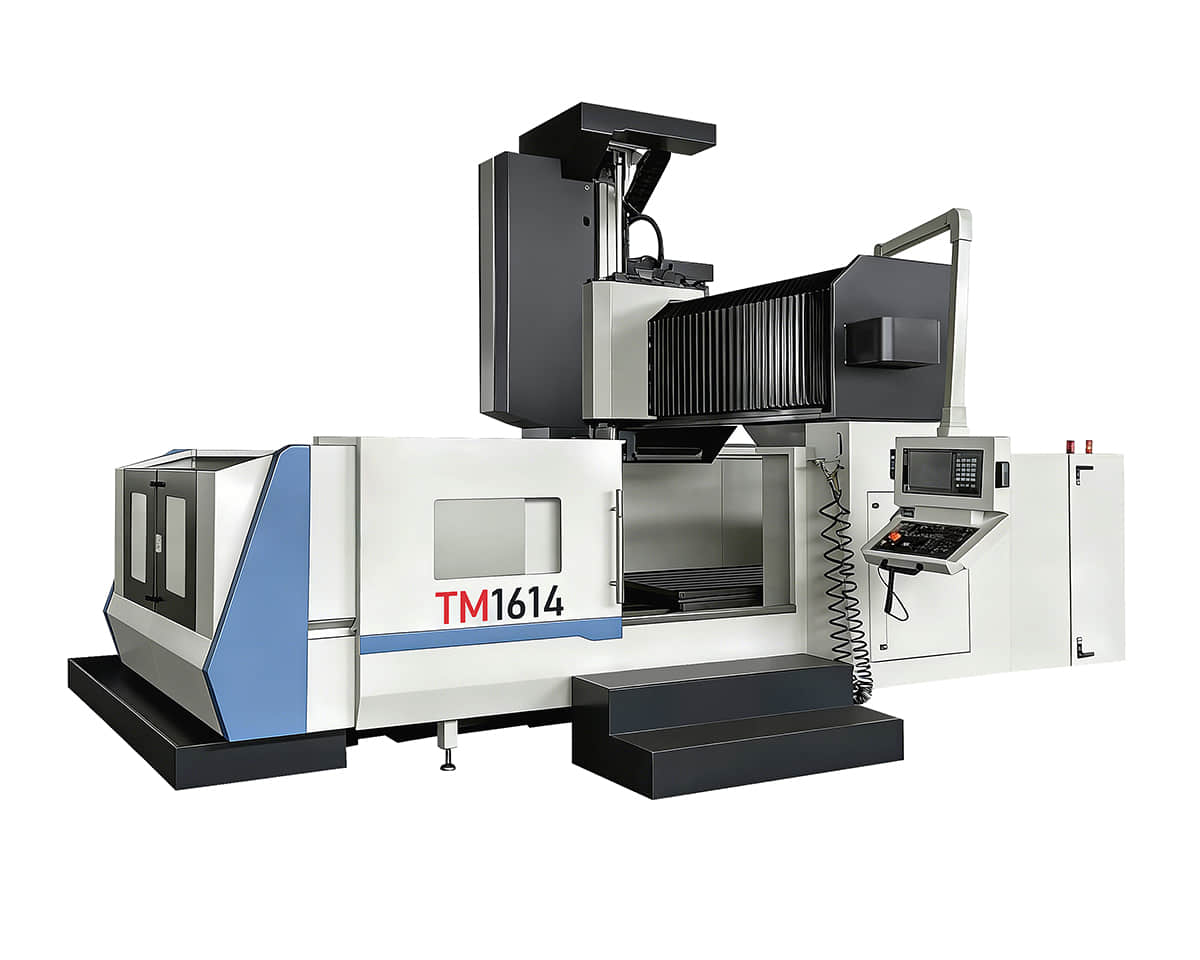

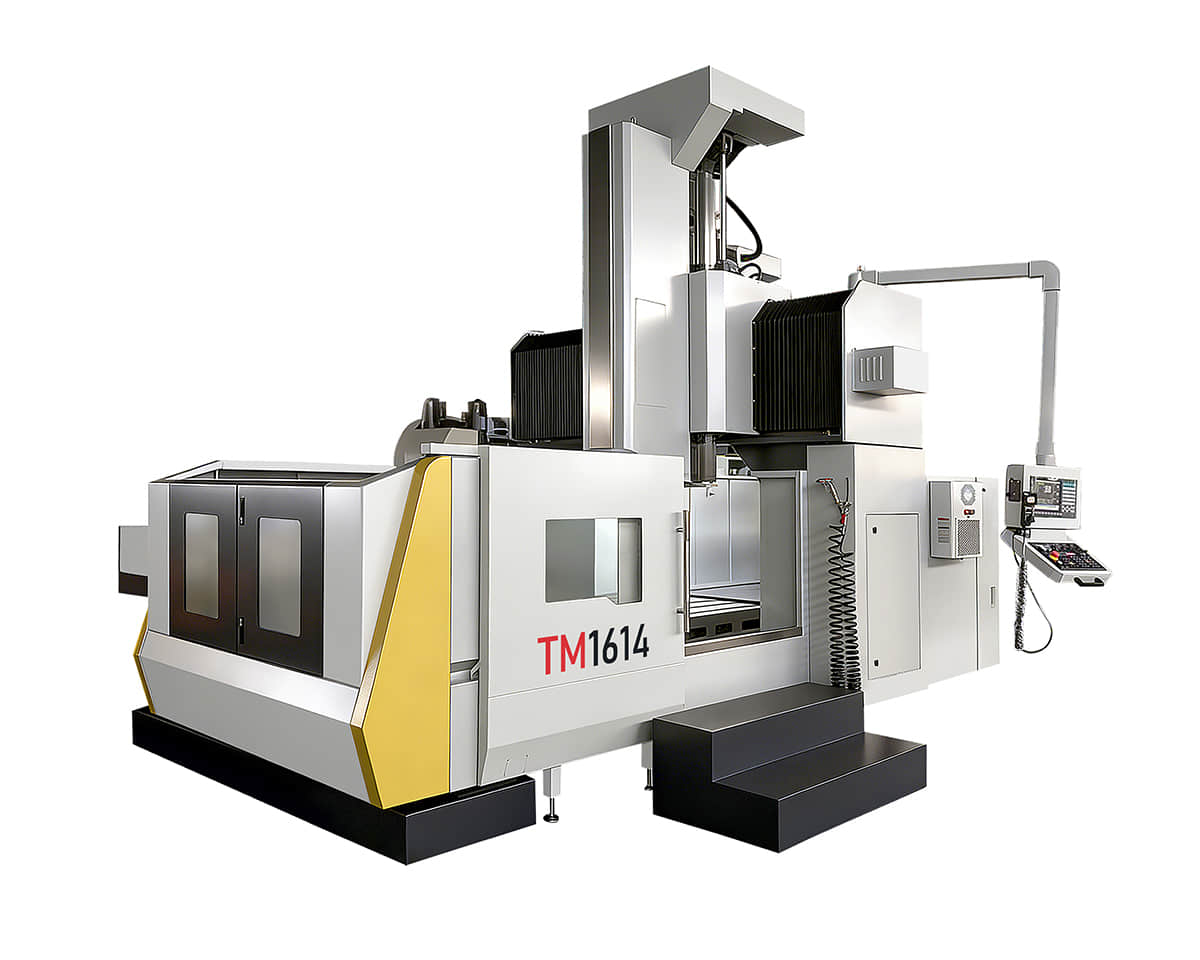

TM1614 Centro de Usinagem Gantry
Principais Parâmetros Técnicos
Categoria de Parâmetro | Especificações Detalhadas | |
Tamanho da Mesa (Largura × Comprimento) (mm) | 1200 × 1700 | |
Curso do Eixo X (Direção do Movimento da Mesa) (mm) | 1600 | |
Curso do Eixo Y (Direção do Movimento do Deslizamento do Fuso) (mm) | 1500 (1600 para curso de troca de ferramenta) | |
Curso do Eixo Z (Direção do Movimento Vertical do Fuso) (mm) | 800 | |
Largura do Gantry (mm) | 1500 | |
Altura do Gantry (mm) | 1030 | |
Distância da Ponta do Fuso à Superfície da Mesa (mm) | 150 ~ 950 | |
Ranhuras T da Mesa (Quantidade - Tamanho × Espaçamento) | 7 - 22 × 170 | |
Especificação do Fuso (Modelo/Diâmetro de Instalação) | BT50 / φ190 | |
Modo de Acionamento do Fuso | Correia | Velocidade: 6000 r/min |
Relação de Polia Padrão: 1:1 | ||
Redutor ZF + Correia (Opcional) | Velocidade: 6000 r/min; | |
Cabeçote de Engrenagens (Weimasi) | Velocidade Máxima: 6000 r/min; | |
Velocidade de Avanço Rápido (m/min) | 15 | |
Velocidade de Avanço de Corte (m/min) | 10 | |
Especificação/Passo do Parafuso de Esferas dos Eixos X, Y, Z | X: 5010; Y: 5010; Z: 5010 | |
Especificação da Guia Linear/Número de Corrediças dos Eixos X, Y, Z | Eixo X: Guia de Rolo 55/6; | |
Modo de Acionamento e Relação de Transmissão do Motor Servo dos Eixos X, Y, Z | Conexão Direta para os Eixos X, Y, Z | |
Recommended 3-Phase Servo Motor for X, Y, Z Axes | ≥X: 38 N·m; Y: 30 N·m; Z: 30 N·m (com Freio) | |
Dimensões Gerais (Comprimento × Largura × Altura) (mm) | 4800 × 3280 × 3490 | |
Capacidade de Carga da Mesa (t) | 2.5 | |
Peso Aproximado (t) | 12.5 | |
Configuração do Equipamento e Parâmetros do Modelo
Número de Série | Nome do Componente | Modelo/Especificação | Marca | |
1 | Fundição de Precisão em Areia de Resina | HT300 | Customizada | |
2 | Sistema CNC | Fanuc / Mitsubishi M80A | Mitsubishi M80A/Fanuc | |
3 | Acionamento Servo e Motor | Compatível com o Sistema | ||
4 | Motor do Fuso | 15/18,5 kW | ||
5 | Torque dos Eixos X/Y/Z | X: 38 N·m; | ||
6 | Guias dos Eixos X/Y/Z | Eixo X: Guia de rolos 55/6; | HIWIN / PMI (Taiwan) | |
7 | Parafusos de Avanço (Eixos XYZ) | XYZ: 5010 | HIWIN / PMI (Taiwan) | |
8 | Magazine de Ferramentas | 24 estações | Okada / Aimach | |
9 | Rolamentos dos Eixos Triplos | - | NACHI | |
10 | Fuso | BT50-190-6000 | Cells/Kenturn/TD/Volis | |
11 | Cilindro de Aperto de Ferramentas | 6,5 | Airtac | |
12 | Lavagem de Cavacos na Base | ✓ | Fabricado na China | |
13 | Tanque de Água para Remoção Manual de Cavacos | ✓ | Fabricado na China | |
14 | Proteção Externa | ✓ | Fabricado na China | |
15 | Proteção Interna dos Eixos Triplos | ✓ | Fabricado na China | |
16 | Bomba de Óleo Lubrificante | ✓ | HERG | |
17 | Bomba de Resfriamento | 750 W | Wesson | |
18 | Componentes Elétricos | ✓ | Schneider | |
19 | Trocador de Calor da Máquina-Ferramenta | ✓ | Fabricado na China | |
20 | Unidade Tripla Pneumática | ✓ | Airtac | |
21 | Resfriador de Óleo | ✓ | DIORT | |
22 | Transportador de Cavacos de Parafuso | ✓ | Fabricado na China |
