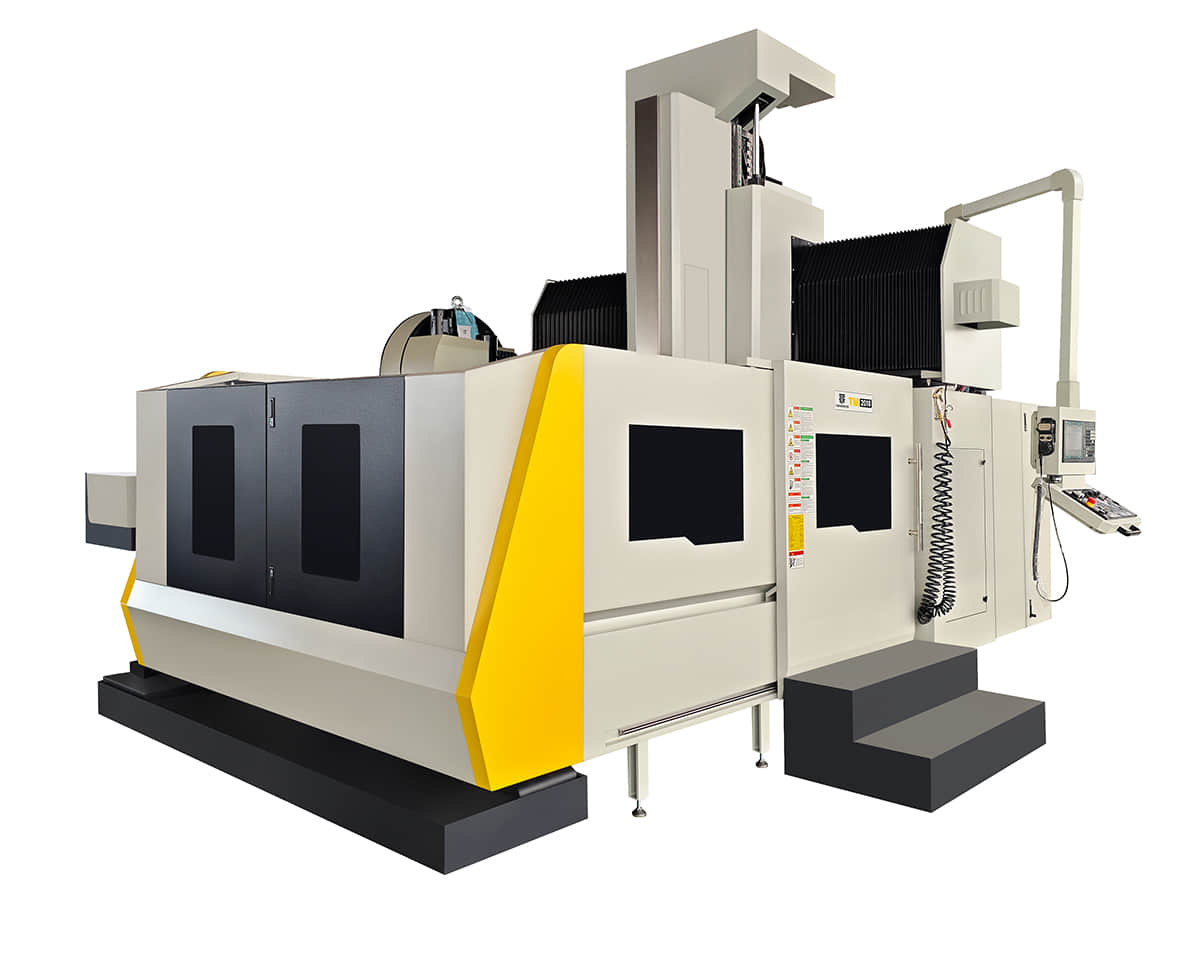

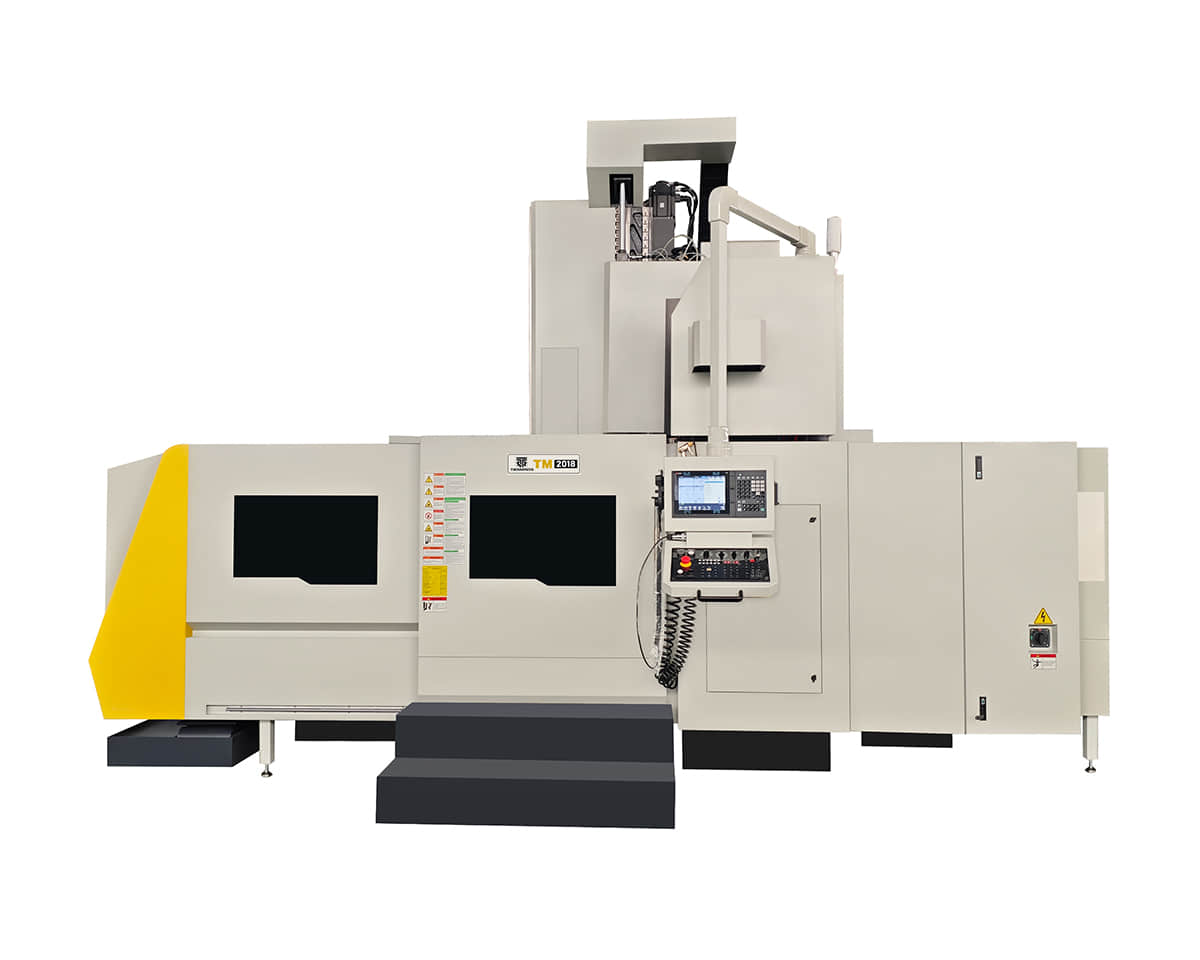

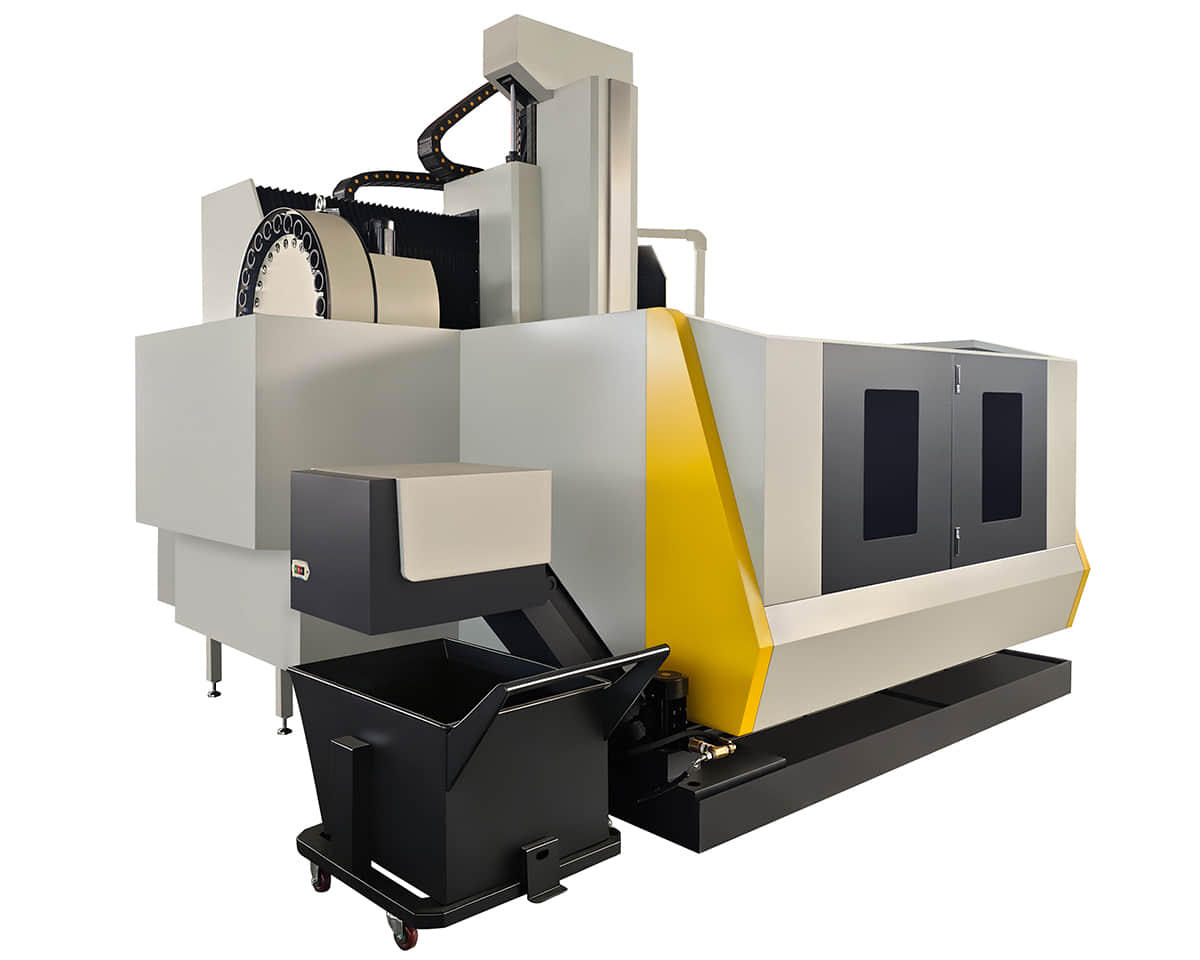

TM2014&TM2018 Centro de Usinagem Gantry

Principais Parâmetros Técnicos

Parâmetros Técnicos Principais

TM2014

TM2018

Dimensão da   Superfície da Mesa (Largura × Comprimento) (mm)

1200 × 2100

1600 × 2200

Curso do   Movimento da Mesa (Eixo X) (mm)

2000

2000

Curso do   Movimento do Deslizador do Fuso (Eixo Y) (mm)

1500 (Curso de   troca de ferramenta: 1600)

1900 (Curso de   troca de ferramenta: 2000)

Curso do   Movimento Vertical do Fuso (Eixo Z) (mm)

800

800

Largura do   Pórtico (mm)

1500

1900

Altura do Pórtico   (mm)

1030

1080

Distância da   Extremidade do Fuso à Superfície da Mesa (mm)

150 ~ 950

200 ~ 1000

Ranhuras T da   Mesa (Quantidade - Tamanho × Espaçamento)

7 - 22 × 170

9 - 22 × 180

Especificação   do Fuso (Modelo/Diâmetro de Instalação)

BT50 / Φ190

BT50 / Φ190

Modo de   Acionamento do Fuso

Correia

Velocidade:   6000 r/min

Velocidade:   6000 r/min

Relação de   polias padrão: 1:1

Relação de   polias padrão: 1:1

Redutor ZF +   Correia (Opcional)

Velocidade:   6000 r/min; Relação de transmissão: 4:1

Velocidade:   6000 r/min; Relação de transmissão: 4:1

Cabeçote de   Engrenagens (Weimasi)

 Velocidade máxima: 6000 r/min; Relação de   transmissão: 4.4:1

Velocidade   máxima: 6000 r/min; Relação de transmissão: 4.4:1

Velocidade de   Avanço Rápido (m/min)

15

15

Velocidade de   Avanço de Usinagem (m/min)

10

10

Especificação/Passo   dos Parafusos de Esferas dos Eixos X, Y, Z

X: 5010; Y:   5010; Z: 5010

X: 5010; Y:   5010; Z: 5010

Especificação/Número   de Deslizadores das Guias dos Eixos X, Y, Z

Eixo X: Guia   linear de rolos 55/6;
Eixo Y: Guia linear de rolos 55/4;
Eixo Z: Guia deslizante retangular

Eixo X: Guia   linear de rolos 55/6;
Eixo Y: Guia linear de rolos 55/4;
Eixo Z: Guia deslizante retangular

Modo de   Acionamento e Relação de Transmissão dos Servomotores dos Eixos X, Y, Z

Conexão direta   para os eixos X, Y, Z

Conexão direta   para os eixos X, Y, Z

Recomendação   para Servomotores Trifásicos dos Eixos X, Y, Z

X: 38 N·m;
Y: 30 N·m;

Z: 30 N·m(com freio)

≥ X: 38 N·m;
Y: 30 N·m;
Z: 30 N·m (com freio)

Dimensões   (Comprimento × Largura × Altura) (mm)

7000 × 3680 ×   3490

5600 × 3480 ×   3595

Capacidade de   Carga da Mesa (t)

3.5

4.5

Peso   Aproximado (t)

14

16.5


Configuração do Equipamento e Parâmetros do Modelo

Número de Série

Nome do Componente

Especificação TM2014

Especificação TM2018

Marca

1

Fundição de   Precisão em Areia de Resina

HT300

HT300

Customizada

2

Sistema CNC

Fanuc /   Mitsubishi M80A

Fanuc / Mitsubishi M80A

Fanuc /   Mitsubishi M80A

3

Acionamento   Servo e Motor

Compatível com   o Sistema

Compatível com o Sistema

4

Motor do Fuso

15/18,5 kW

15/18,5 kW

5

Torque dos   Eixos X/Y/Z

X: 38 N·m; Y:   30 N·m; Z: 30 N·m (com freio)

X: 38 N·m; Y: 30 N·m; Z: 30 N·m   (com freio)

6

Guias dos   Eixos X/Y/Z

Eixo X: Guia   de rolos 55/6;
Eixo Y: Guia de rolos 55/4;
Eixo Z: Guia deslizante retangular

Eixo X: Guia de rolos 55/6;
Eixo Y: Guia de rolos 55/4;
Eixo Z: Guia deslizante retangular

HIWIN / PMI   (Taiwan)

7

Parafusos de   Avanço

X: 5010; Y:   5010; Z: 5010

X: 5010; Y: 5010; Z: 5010

HIWIN / PMI (Taiwan)

8

Magazine de   Ferramentas

24 estações

24 estações

Okada / Aimach

9

Rolamentos dos   Eixos Triplos

-

-

NACHI

10

Fuso

BT50-190-6000

BT50-190-6000

Cells/Kenturn/TD/Volis

11

Cilindro de   Aperto de Ferramentas

6,5

6,5

Airtac

12

Lavagem de Cavacos   na Base

✓

✓

Fabricado na   China

13

Tanque de Água   para Remoção Manual de Cavacos

✓

✓

Fabricado na   China

14

Proteção   Externa

✓

✓

Fabricado na   China

15

Proteção   Interna dos Eixos Triplos

✓

✓

Fabricado na   China

16

Bomba de Óleo Lubrificante

✓

✓

HERG

17

Bomba de   Resfriamento

750 W

750 W

Wesson

18

Componentes   Elétricos

✓

✓

Schneider

19

Trocador de   Calor da Máquina-Ferramenta

✓

✓

Fabricado na   China

20

Unidade Tripla   Pneumática

✓

✓

Airtac

21

Resfriador de   Óleo

✓

✓

DIORT

22

Transportador   de Cavacos de Parafuso

✓

✓

Fabricado na   China
