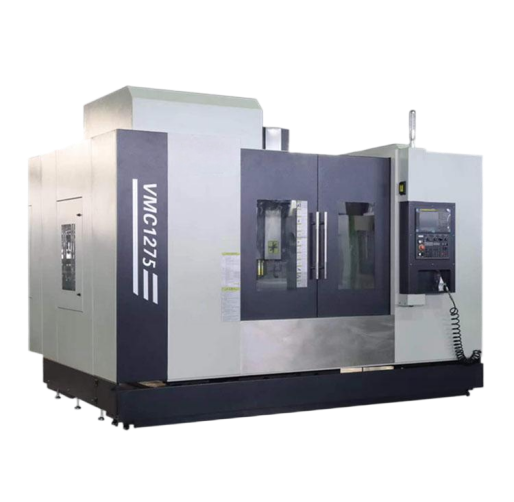

Centro de Usinagem Vertical TM1275&TM1380&TM1580


Centro de Usinagem Vertical  TM1275&TM1380&TM1580

Centro de Usinagem Vertical  TM1275&TM1380&TM1580

II. Parâmetros Técnicos



Nome do Parâmetro

Unidade

TM1275

TM1380

TM1580

Tipo e Estrutura da Máquina

-

-

-

-

Fundição do Corpo da Máquina

-

HT-300

HT-300

HT-300

Estrutura do Corpo da Máquina

-

Centro de Usinagem Vertical

Centro de Usinagem Vertical

Centro de Usinagem Vertical

Faixa de Usinagem

-

-

-

-

Curso do Eixo X (Esquerda-Direita)

mm

1200

1300

1500

Curso do Eixo Y (Frente-Trás)

mm

750

800

800

Curso do Eixo Z (Cima-Baixo)

mm

600

700

700

Distância da Ponta do Fuso à Mesa de Trabalho

mm

120-720

140-840

160-860

Distância do Centro do Fuso à Guia Linear da Coluna

mm

797

861

855

Especificações da Mesa de Trabalho

-

-

-

-

Tipo da Mesa de Trabalho

-

Mesa de Trabalho Padrão

Mesa de Trabalho Padrão

Mesa de Trabalho Padrão

Ranhuras T da Mesa de Trabalho

-

18×7×100

5×110×18

22×7×110

Dimensões da Mesa de Trabalho

mm

1300×700

1400×800

1600×800

Carga Máxima da Mesa de Trabalho

kg

900

1000

1500

Configuração dos Três Eixos

-

-

-

-

Tipo de Guia Linear dos Três Eixos

-

Rolante

Rolante

Rolante

Largura das Guias Lineares dos Três Eixos

mm

45-55-45

45-45-45

55-45-55

Deslizantes das Guias Lineares dos Três Eixos

pcs

6/4/6

6/8/6

3/4/3

Diâmetro das Guias Lineares dos Três Eixos

mm

40-40-40

50-50-50

50-50-50

Passo das Guias Lineares dos Três Eixos

mm

P=12-12-12

P=10-10-10

P=10-10-10

Rolamentos dos Três Eixos (Origem: Japão)

-

NACHI

NACHI

NACHI

Parâmetros do Fuso

-

-

-

-

Cono do Fuso

-

BT40

BT40

BT50

Diâmetro do Fuso

mm

150

150

155

Método de Transmissão

-

Acionamento por Correia / Acionamento Direto

Acionamento por Correia / Acionamento Direto

Acionamento por Correia / Acionamento Direto

Velocidade do Fuso

rpm

8000-12000

8000-12000

8000-12000

Potência Recomendada do Fuso

kW

11/15

11/15

15/18.5

Parâmetros de Avanço

-

-

-

-

Avanço Rápido G00 (X/Y/Z)

m/min

36/36/36

30/30/30

20/20/20

Avanço de Usinagem G00

mm/min

1-10000

1-10000

1-10000

Parâmetros de Precisão

-

-

-

-

Precisão de Posicionamento (JIS6338)

mm

±0.012

±0.012

±0.012

Precisão de Repetibilidade (JIS6338)

mm

±0.012

±0.012

±0.012

Outros Parâmetros

-

-

-

-

Modelo Recomendado do Motor Servo dos Eixos X/Y

-

HF-303S/β22

HF-303S/β22

HF-453BS/β22

Modelo Recomendado do Motor Servo do Eixo Z

-

HF-303BS/β22

HF-354BS/β22

HF-453BS/β22

Modelo Recomendado do Motor do Fuso

-

SJ-V11/β12

SJ-V15/β12

SJ-V15/β12

Peso Líquido da Máquina

kg

6700

8000

10000

Dimensões da Máquina (C×L×A)

mm

3450×2600×2800

3800×2900×3610

4100×3100×3810

III. Lista de Configuração



Nome

TM1275

TM1380

TM1580

Marca

Fundição de Precisão em Areia de Resina

HT-300

HT-300

HT-300

Customizada

Sistema CNC

Mitsubishi/FANUC (Japão)

Mitsubishi/FANUC (Japão)

Mitsubishi/FANUC (Japão)

Sistema Mitsubishi / Sistema FANUC (Japão)

Acionamento Servo e Motor

Compatível com o Sistema

Compatível com o Sistema

Compatível com o Sistema

-

Motor do Fuso

11/15 kW

11/15 kW

15/18.5 kW

-

Guias Lineares X/Y/Z

X(6):45/Y(4):55/Z(6):45 mm

X(6):45/Y(8):45/Z(6):45 mm

X(3):55/Y(4):45/Z(3):55 mm

HIWIN/PMI (Taiwan)

Parafusos de Esfera

XYZ4012

XYZ5010

XYZ5010

HIWIN/PMI (Taiwan)

Magazine de Ferramentas

24

24

24

Okada

Rolamentos dos Três Eixos

-

-

-

NACHI (Japão)

Fuso Acionado por Correia

BT40-150

BT40-150

BT50-155

Volis/Kenturn/TD (Taiwan)

Cilindro de Troca de Ferramentas

Financiado por Taiwan

Financiado por Taiwan

Financiado por Taiwan

Airtac/Haocheng

Lavagem de Cavacos na Base

✓

✓

✓

Fabricado na China

Tanque de Remoção Manual de Cavacos

✓

✓

✓

Fabricado na China

Proteção Externa

✓

✓

✓

Fabricado na China

Proteções dos Três Eixos

✓

✓

✓

Fabricado na China

Bomba de Óleo Lubrificante

✓

✓

✓

HERG/Baoton

Bomba de Resfriamento

750/1300 W

750/1300 W

750/1300 W

Wesson

Componentes Elétricos

✓

✓

✓

Schneider

Trocador de Calor da Máquina

✓

✓

✓

Fabricado na China

Unidade Tripla Pneumática

✓

✓

✓

Airtac

Sistema de Lubrificação Automática

Financiado por Taiwan

Financiado por Taiwan

Financiado por Taiwan

HERG/Baoton

Resfriador de Óleo

✓

✓

✓

QUANG

Transportador de Cavacos

Opcional

Opcional

Opcional

Fabricado na China
