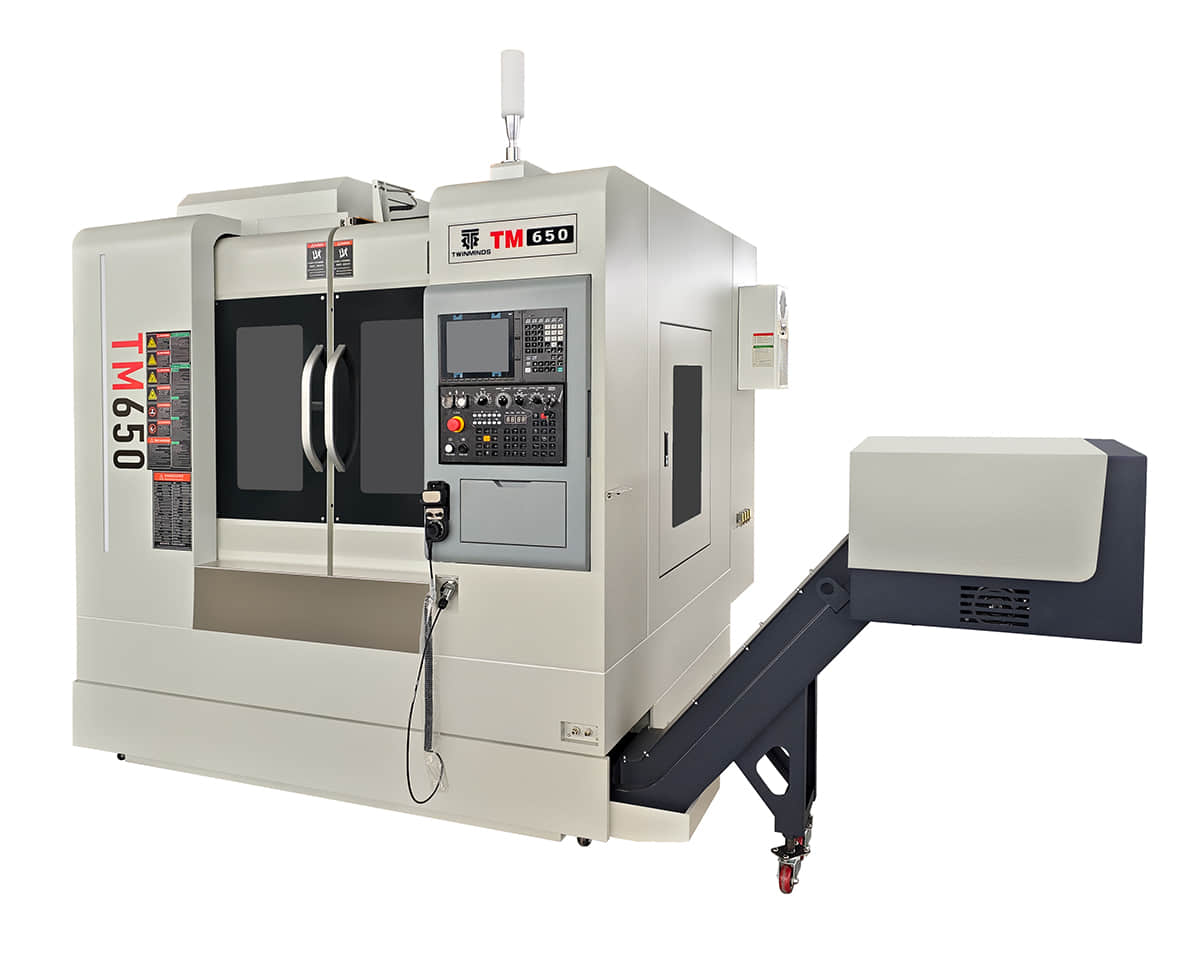

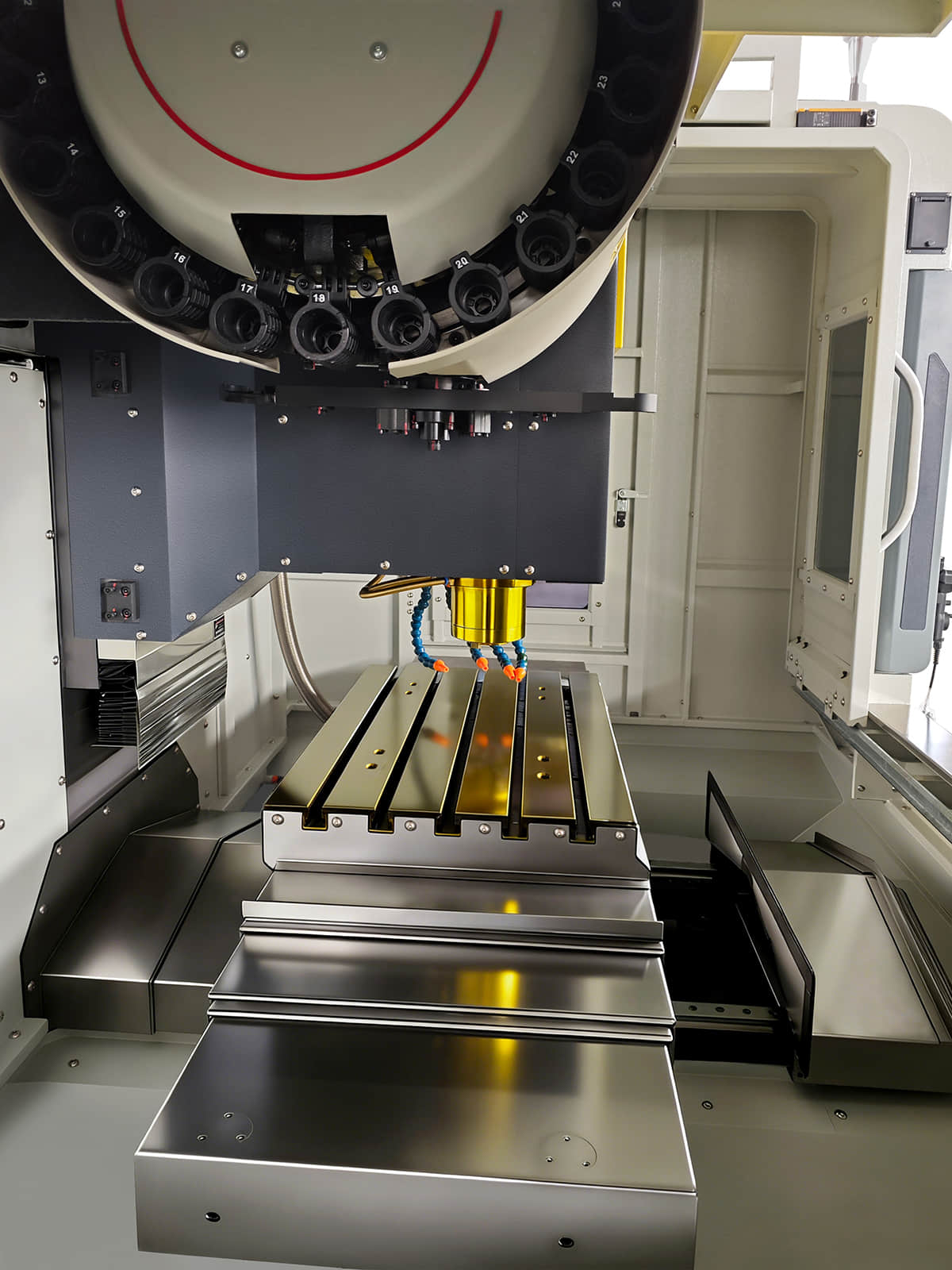

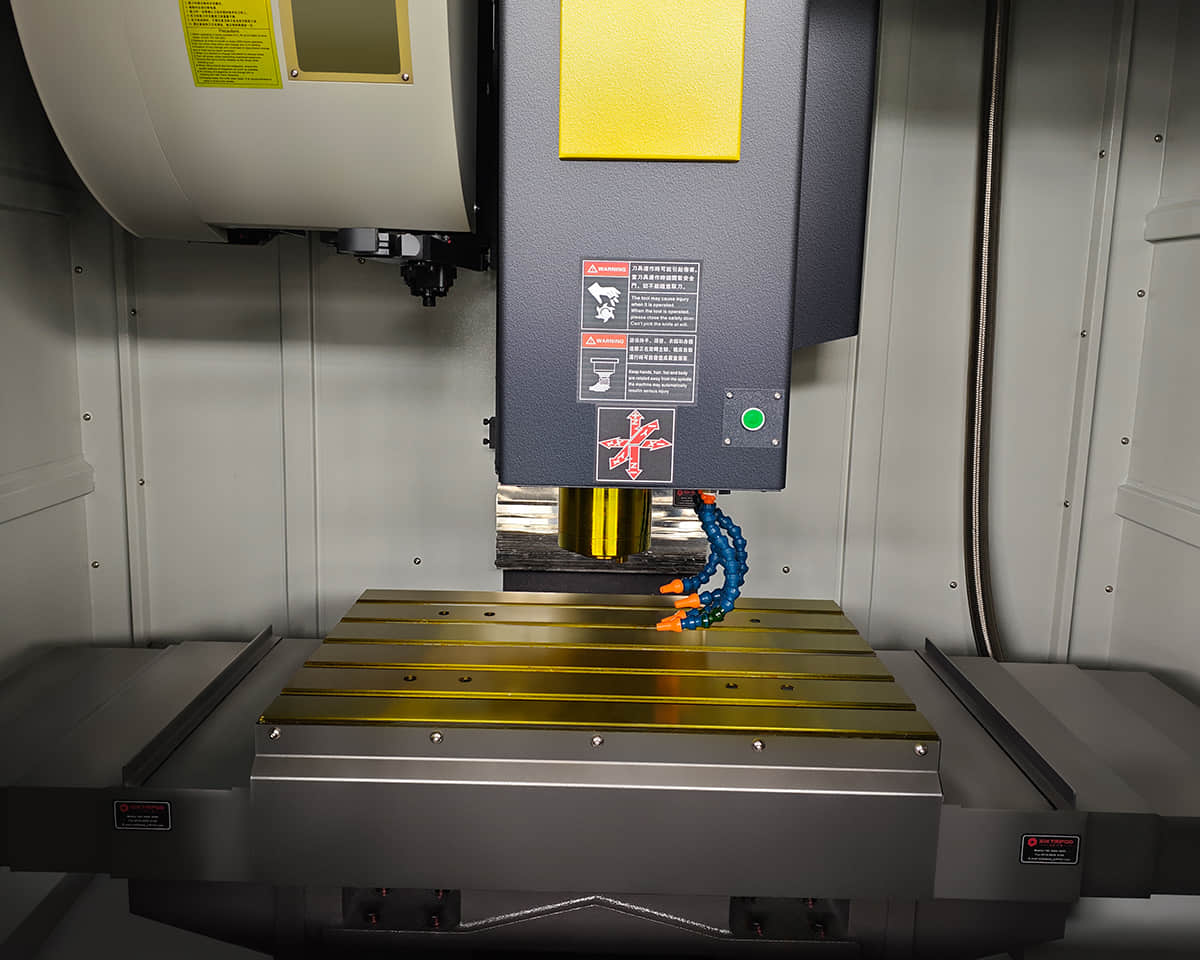

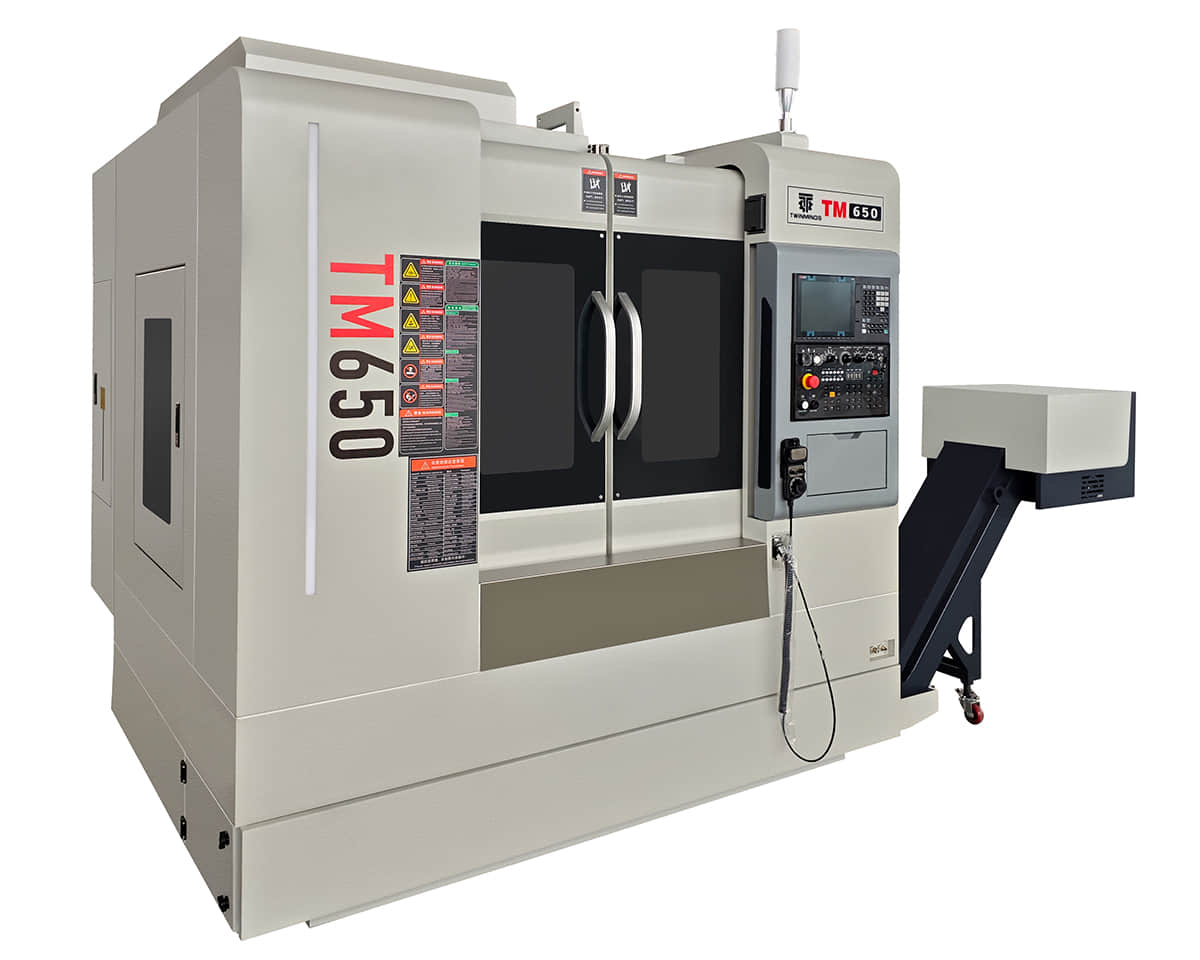

Centro de Usinagem Vertical TM650
Principais Parâmetros Técnicos
II. Parâmetros Técnicos | ||
Nome do Parâmetro | Unidade | Parâmetro |
Tipo e Estrutura da Máquina | - | - |
Fundição do Corpo da Máquina | - | HT-300 |
Estrutura do Corpo da Máquina | - | Centro de Usinagem Vertical |
Faixa de Usinagem | - | - |
Curso do Eixo X (Esquerda-Direita) | mm | 600 |
Curso do Eixo Y (Frente-Trás) | mm | 500 |
Curso do Eixo Z (Cima-Baixo) | mm | 500 |
Distância da Ponta do Fuso à Mesa de Trabalho | mm | 100-600 |
Distância do Centro do Fuso à Guia Linear da Coluna | mm | 573 |
Especificações da Mesa de Trabalho | - | - |
Tipo da Mesa de Trabalho | - | Mesa de Trabalho Padrão |
Ranhuras T da Mesa de Trabalho | mm | 5×18×90 |
Dimensões da Mesa de Trabalho | mm | 800×500 |
Carga Máxima da Mesa de Trabalho | kg | 400 |
Configuração dos Três Eixos | - | - |
Tipo de Guia Linear dos Três Eixos | - | Rolante |
Largura das Guias Lineares dos Três Eixos | mm | 35-35-35 |
Deslizantes das Guias Lineares dos Três Eixos | pcs | 4/4/4 |
Diâmetro das Guias Lineares dos Três Eixos | mm | 40-40-40 |
Passo das Guias Lineares dos Três Eixos | mm | P=16-16-16 |
Rolamentos dos Três Eixos (Origem: Japão) | - | NACHI |
Parâmetros do Fuso | - | - |
Cono do Fuso | - | BT40 |
Diâmetro do Fuso | mm | 120 |
Método de Transmissão | - | Acionamento por Correia / Acionamento Direto |
Velocidade do Fuso | rpm | 8000-12000 |
Potência Recomendada do Fuso | kW | 7.5-11 |
Parâmetros de Avanço | - | - |
Avanço Rápido G00 (X/Y/Z) | m/min | 48/48/48 |
Avanço de Usinagem G00 | mm/min | 1-10000 |
Parâmetros de Precisão | - | - |
Precisão de Posicionamento (JIS6338) | mm | ±0.012 |
Precisão de Repetibilidade (JIS6338) | mm | ±0.012 |
Outros Parâmetros | - | - |
Modelo Recomendado do Motor Servo dos Eixos X/Y | - | HF-204S |
Modelo Recomendado do Motor Servo do Eixo Z | - | HF-303BS |
Modelo Recomendado do Motor do Fuso | - | SJ-V5.5/β6 |
Peso Líquido da Máquina | kg | 4000 |
Dimensões da Máquina (C×L×A) | mm | 2200×2150×2300 |
III. Lista de Configuração | ||
Nome | Modelo | Marca |
Fundição de Precisão em Areia de Resina | HT-300 | Customizada |
Sistema CNC | Mitsubishi/FANUC (Japão) | Sistema Mitsubishi / Sistema FANUC (Japão) |
Acionamento Servo e Motor | Compatível com o Sistema | - |
Motor do Fuso | 7.5-11 kW | - |
Guias Lineares X/Y/Z | X(4):35/Y(4):35/Z(4):35 mm | HIWIN/PMI (Taiwan) |
Parafusos de Esfera | XYZ4016 | HIWIN/PMI (Taiwan) |
Magazine de Ferramentas | 24 | Okada |
Rolamentos dos Três Eixos | - | NACHI (Japão) |
Fuso | BT40-120 | Volis/Kenturn/TD (Taiwan) |
Cilindro de Troca de Ferramentas | Financiado por Taiwan | Airtac/Haocheng |
Lavagem de Cavacos na Base | ✓ | Fabricado na China |
Tanque de Remoção Manual de Cavacos | ✓ | Fabricado na China |
Proteção Externa | ✓ | Fabricado na China |
Proteções dos Três Eixos | ✓ | Fabricado na China |
Bomba de Óleo Lubrificante | ✓ | HERG/Baoton |
Bomba de Resfriamento | 750/1300 W | Wesson |
Componentes Elétricos | ✓ | Schneider |
Trocador de Calor da Máquina | ✓ | Fabricado na China |
Unidade Tripla Pneumática | ✓ | Airtac |
Sistema de Lubrificação Automática | Financiado por Taiwan | HERG/Baoton |
Resfriador de Óleo | ✓ | QUANG |
Transportador de Cavacos | Opcional | Fabricado na China |
