Fresadora convencional 4V

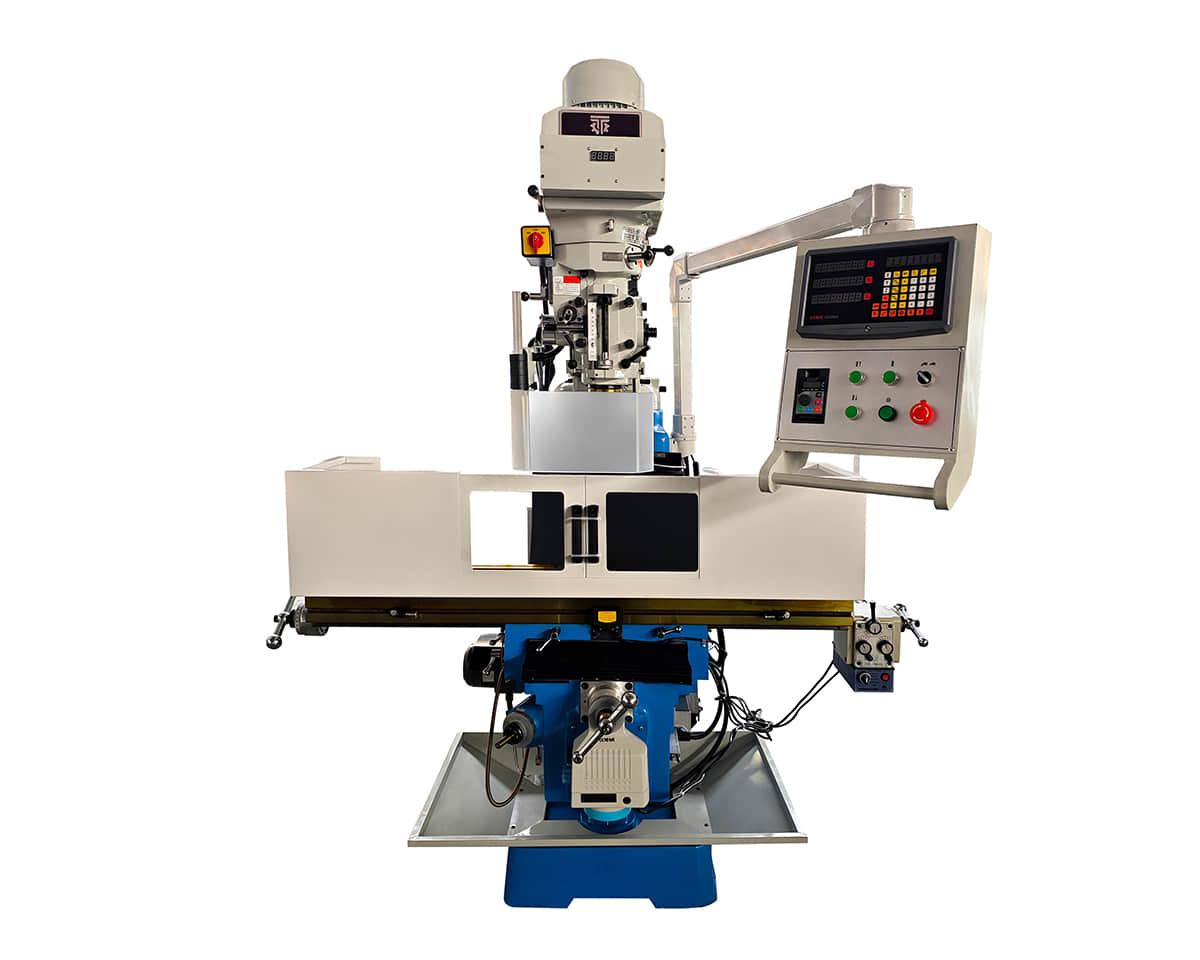

I. Imagem Geral da Máquina / Vista Geral da Fresadora

II. Características de Desempenho

1. A máquina possui estrutura compacta, pequeno volume e alta flexibilidade. A cabeça de fresagem pode girar 90° para a esquerda e direita, e 45° para frente e trás. O ram não só se estende e retrai para frente e trás, como também gira 360° no plano horizontal, ampliando consideravelmente a área de trabalho efetiva da máquina.
2. A base da máquina é feita de ferro fundido SC250, apresentando estrutura rígida, sem deformação e excelente estabilidade. O fuso é fabricado em aço liga cromo 40, retificado com precisão após tratamento térmico de têmpera e revenimento, e equipado com uma combinação de rolamentos de esferas de contato angular de precisão, garantindo elevada força de corte e superior precisão.
3. A porca acme de 3 eixos é feita de bronze fosforoso de alta qualidade (PBC-2), oferecendo excelente resistência ao desgaste e longa vida útil.
4. As guias deslizantes dos eixos X, Y e Z são equipadas com placas resistentes ao desgaste TURCITE-B, proporcionando operação leve, baixa taxa de desgaste e longa durabilidade.
5. Equipado com caixa elétrica e controlador melhorados.
6. O fuso está disponível nas opções R8, NT30/NT40.
III. Especificações Principais
Modelo	Especificação	M4
Mesa de Trabalho	Área	254 × 1270/1370 mm
Curso Longitudinal (Eixo X)	780 mm (Guia em Cauda de Andorinha)
Curso Transversal (Eixo Y)	410 mm (Guia Retangular)
Curso Vertical (Eixo Z)	400 mm (Guia em Cauda de Andorinha)
Dimensões das Ranhuras em T	3 × 16 × 63 mm (Número × Largura × Espaçamento)
Ram	Curso do Ram	500 mm
Manga do Fuso	Cone do Fuso	R8; NT30/NT40 (opcional)
Curso da Manga	127 mm
Velocidade do Fuso (rpm)	Vertical	66–5440 (16 passos)
Motor Principal	Vertical	2,2 kW
Outros	Dimensões Gerais (C × L × A)	1500 × 1450 × 2200 mm
Peso Líquido	1100 kg
Ⅳ.Configurações Principais
Nome da Configuração	Especificação M4	Origem/Marca
Caixa de Ferramentas	1 Conjunto	Nacional
Manual de Operação	1 Cópia	Nacional
