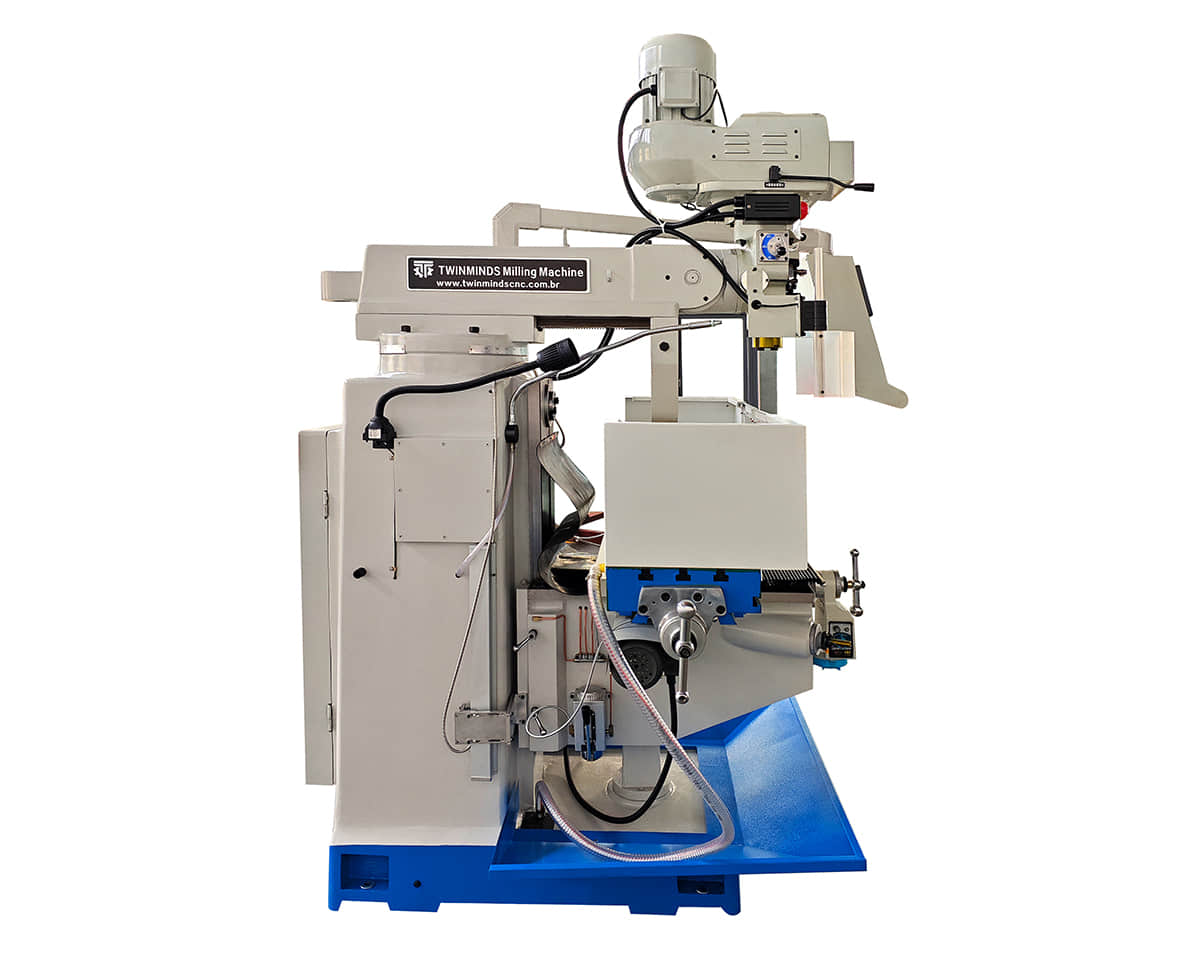

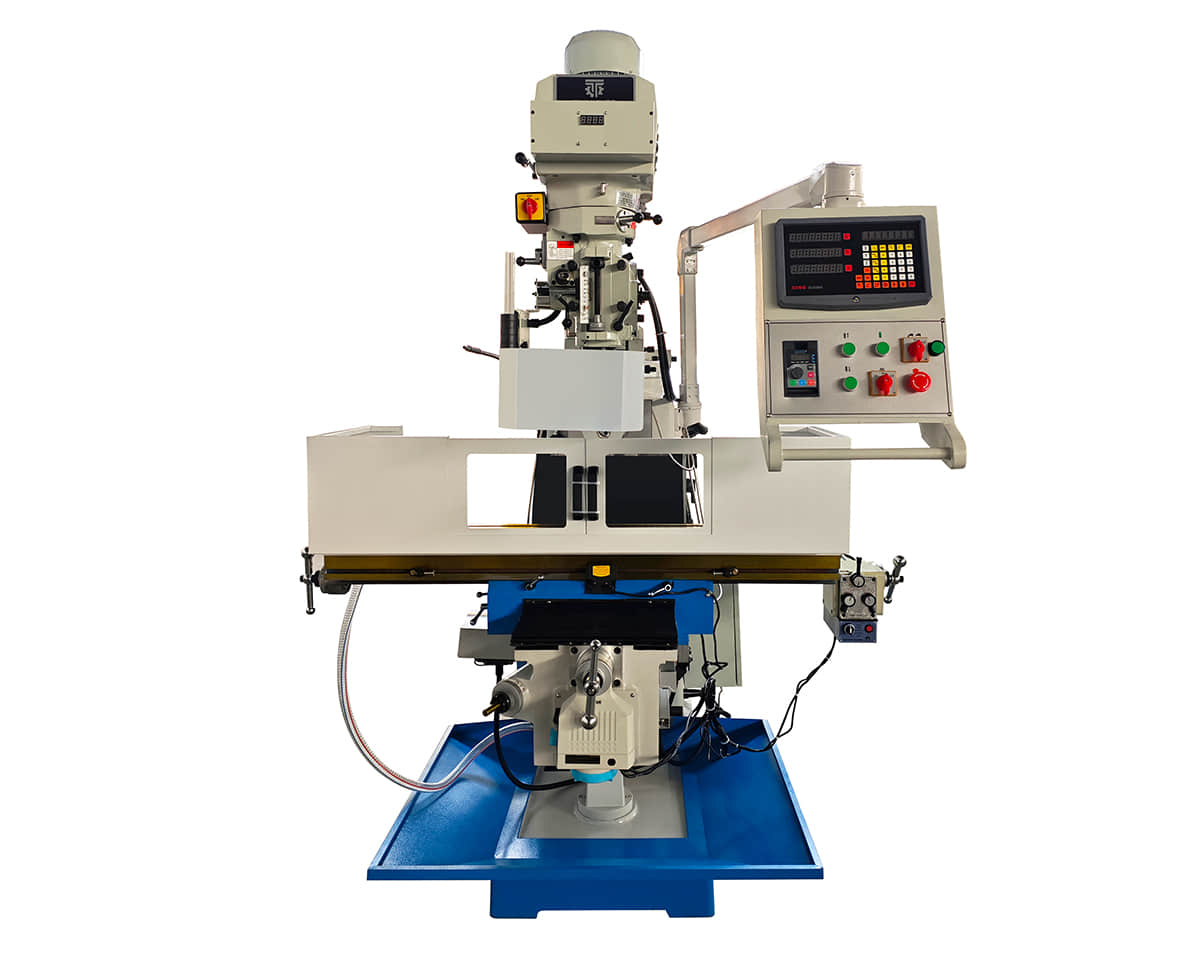

Fresadora convencional vertical e horizontal 4VH

1.A máquina possui   estrutura compacta, pequeno volume e alta flexibilidade. A cabeça de fresagem   pode girar 90° para a esquerda e direita, e 45° para frente e trás. O ram não   só se estende e retrai para frente e trás, como também gira 360° no plano   horizontal, ampliando consideravelmente a área de trabalho efetiva da   máquina.

2. A base da máquina é feita de ferro fundido SC250,   apresentando estrutura rígida, sem deformação e excelente estabilidade. O   fuso é fabricado em aço liga cromo 40, retificado com precisão após   tratamento térmico de têmpera e revenimento, e equipado com uma combinação de   rolamentos de esferas de contato angular de precisão, garantindo elevada   força de corte e superior precisão.

3. A porca acme de 3 eixos é feita de bronze fosforoso   de alta qualidade (PBC-2), oferecendo excelente resistência ao desgaste e   longa vida útil.

4. As guias deslizantes dos eixos X, Y e Z são   equipadas com placas resistentes ao desgaste TURCITE-B, proporcionando   operação leve, baixa taxa de desgaste e longa durabilidade.

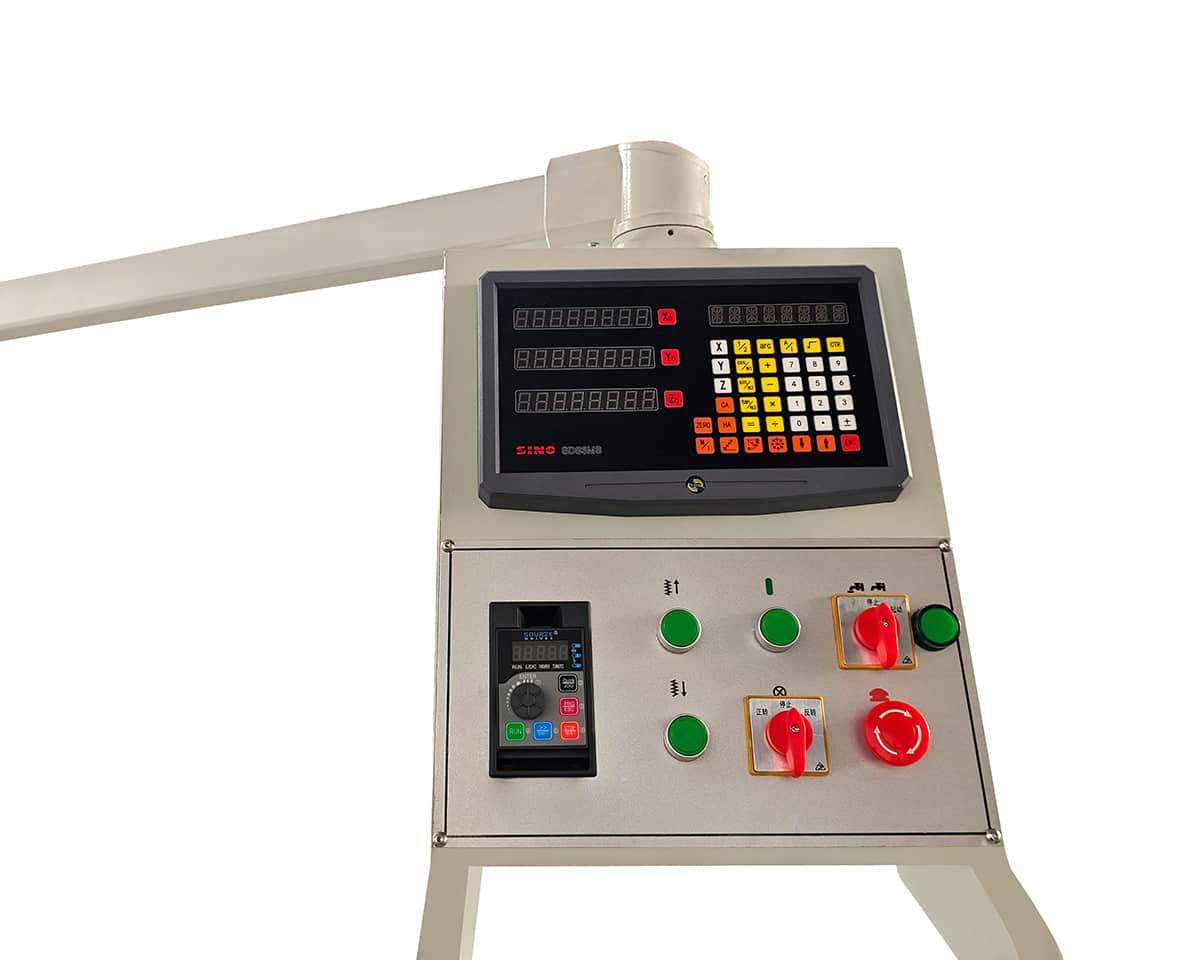

5. Equipado com caixa elétrica e controlador   melhorados.

6. O fuso está disponível nas opções R8, NT30/NT40.

III. Especificações Principais

Item do Parâmetro

Valor Específico

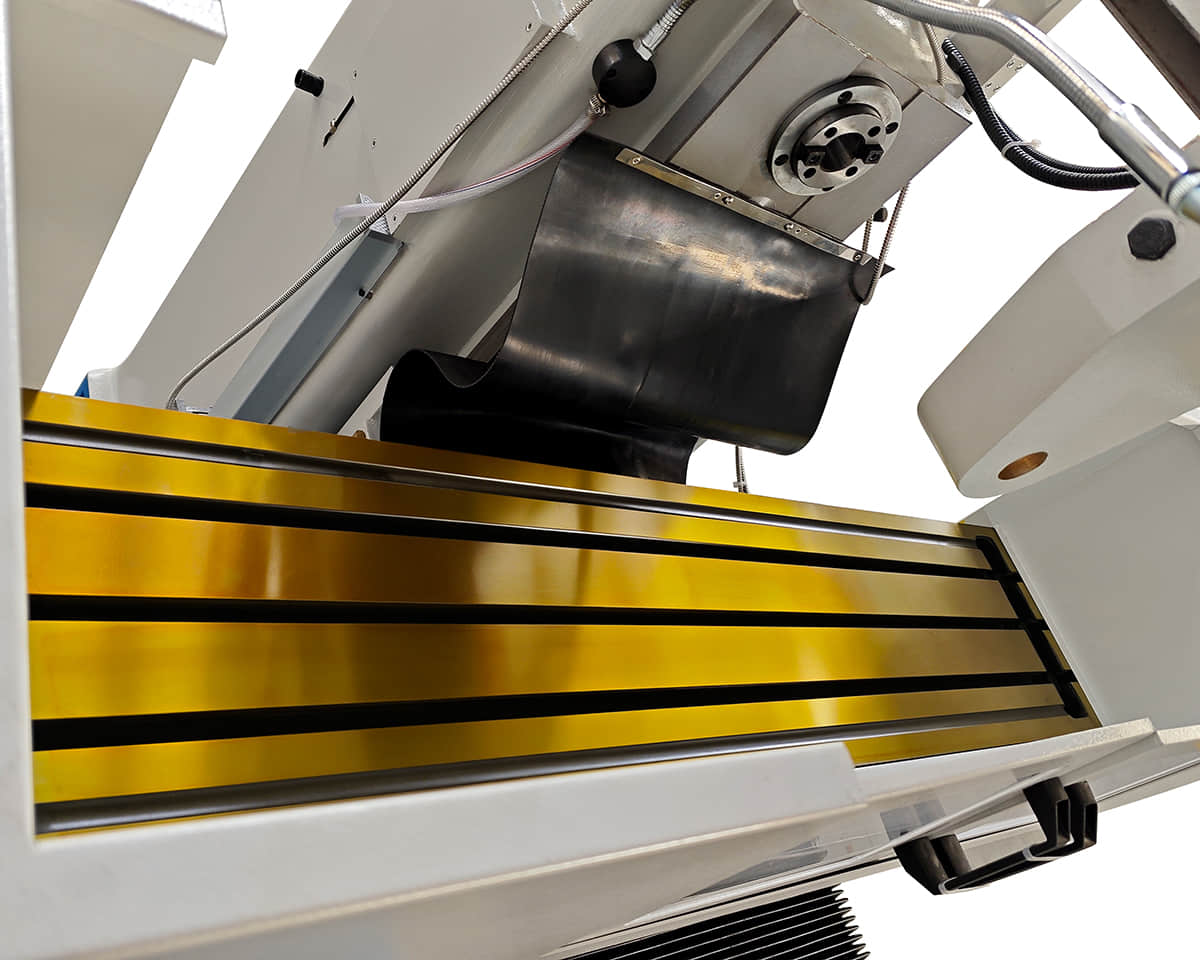

Tamanho da Mesa de   Trabalho (C × L)

1370×305 mm

Capacidade de Carga   da Mesa de Trabalho

300 kg

Curso   Esquerda-Direita (Eixo X)

800 mm

Curso Frente-Trás   (Eixo Y)

400 mm

Curso Cima-Baixo   (Eixo Z)

380 mm

Distância da   Extremidade do Fuso à Mesa de Trabalho

80-460 mm

Curso do Ram

490 mm

Curso de   Levantamento do Fuso

127 mm

Taxa de Avanço   Automático do Fuso

0.04/0.08/0.15   mm/rev

Velocidade do Fuso

4500 rpm   (revoluções por minuto)

Cone do Fuso

Cone NT40

Tensão

380V

Potência do Fuso

Vertical: 3 HP;   Horizontal: 3 kW

Função do Eixo Z

Levantamento   Automático

Ângulo de   Inclinação da Cabeça de Fresagem

45° para a esquerda   e direita

Tipo de Guia   (X/Y/Z)

Eixos Y e Z: Guia   Quadrada

Dimensões da   Máquina (C × L × A)

1850×2000×2250 mm

Peso da Máquina

1450 kg

Velocidade do Fuso   Horizontal

40-1300 rpm

Ⅳ.Configurações Principais

Nome da   Configuração

Especificação M4

Origem/Marca

Caixa de   Ferramentas

1 Conjunto

Nacional

Manual de Operação

1 Cópia

Nacional
