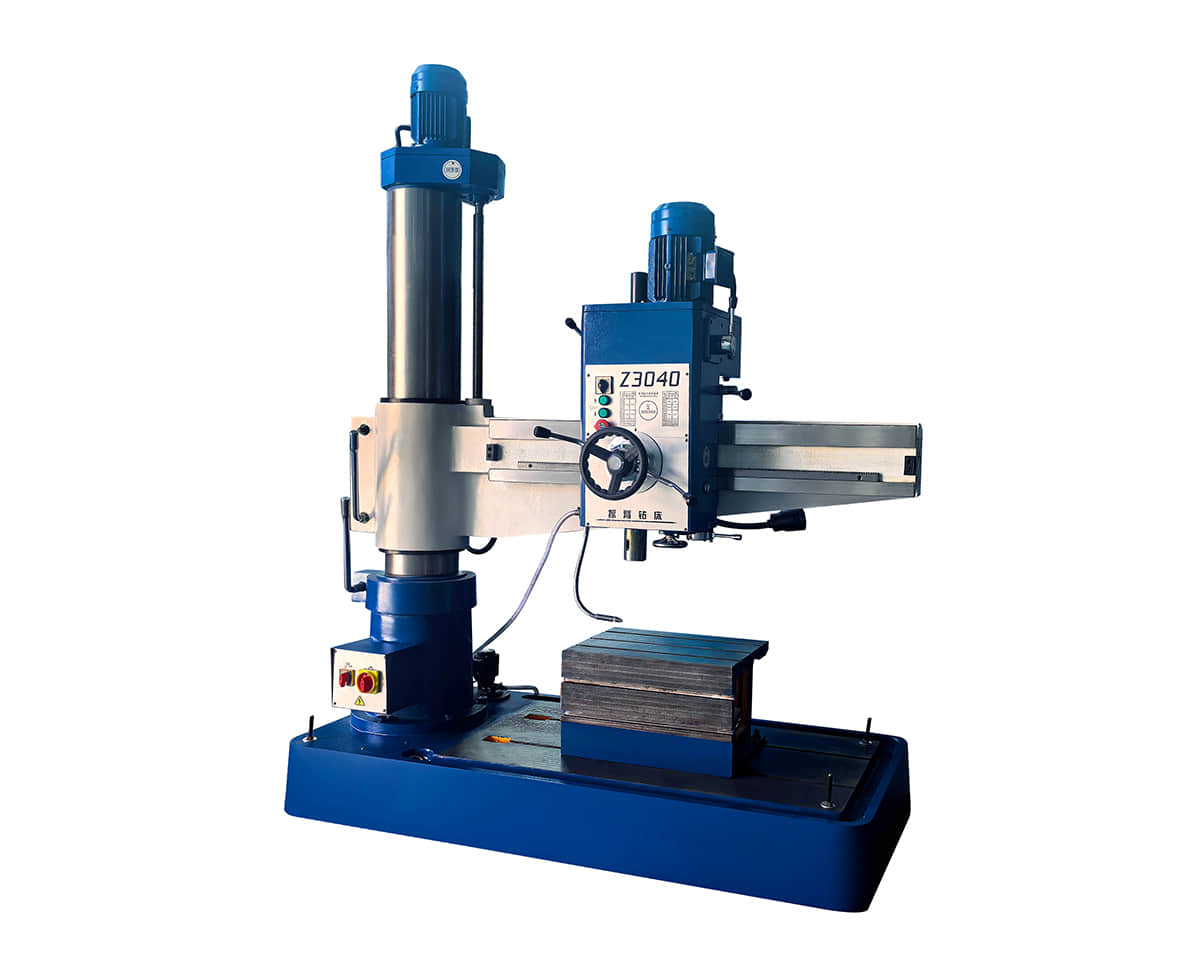

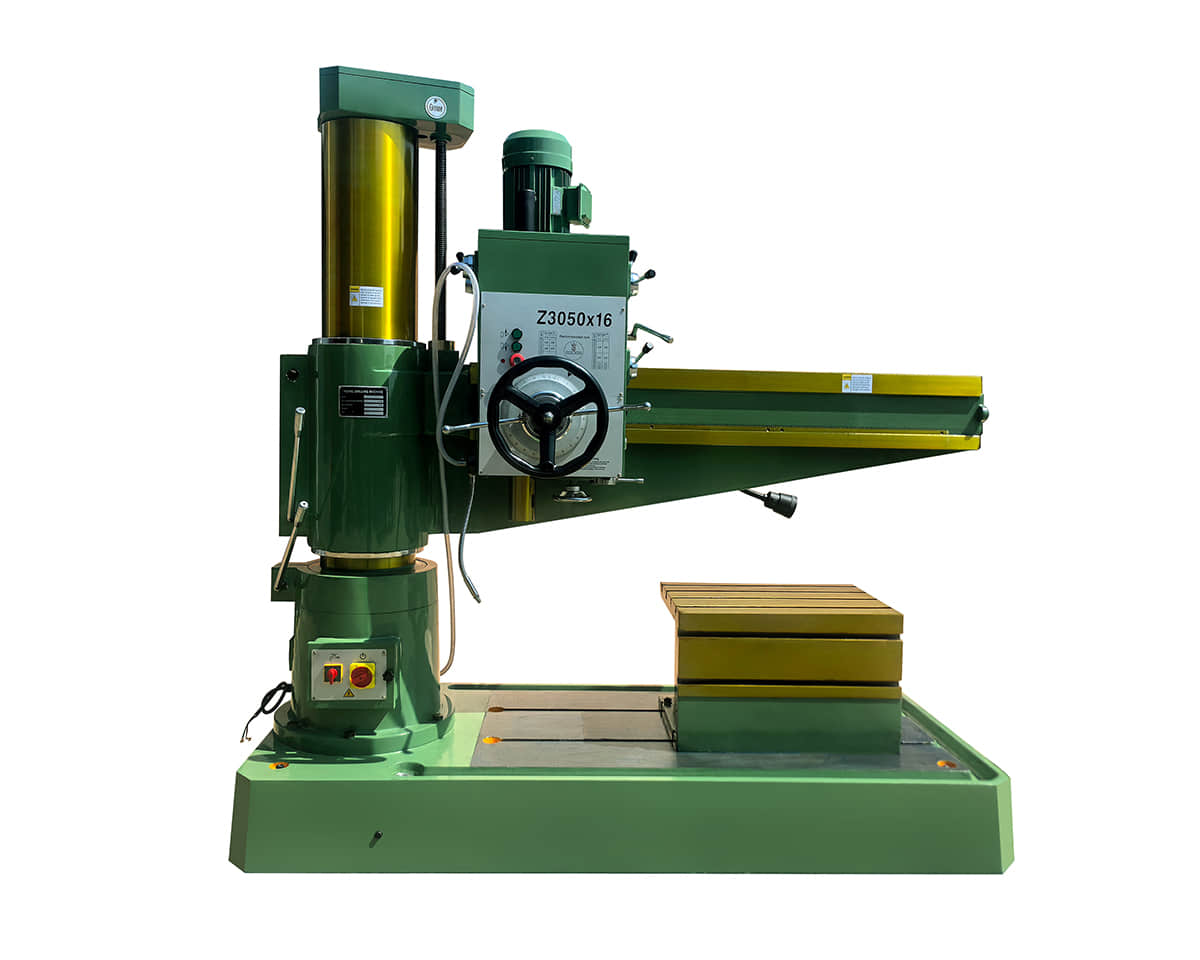

Furadeira radial mecânica Z3040x13 / Z3050×16

II. Parâmetros Técnicos

Item do Parâmetro

Unidade

Furadeira Radial Z3040×13

Furadeira Radial Z3050×16

Diâmetro Máximo de Perfuração

mm

35/40 (Peça de Aço / Peça de Fundição)

48/50 (Peça de Aço / Peça de   Fundição)

Distância da Linha Central do Fuso   à Barra da Coluna (Mín.–Máx.)

mm

320–1170

360–1600

Distância da Face Final do Fuso à   Mesa Base (Mín.–Máx.)

mm

300–1100

300–1150

Curso do Fuso

mm

200

220

Cone do Fuso

-

MT.4

MT.5

Número de Passos de Velocidade do   Fuso

Passo

12

6

Faixa de Velocidade do Fuso

r/min

34–1220

78; 135; 240; 350; 590; 1100

Velocidade de Levantamento do Fuso

mm/min

1.3

1.3

Ângulo de Rotação do Ram

°

360±180°

360°

Distância de Movimento Horizontal   da Caixa do Fuso

mm

850

1250

Taxa de Avanço do Fuso

3 Passos

0.10; 0.16; 0.25

0.10; 0.16; 0.22; 0.25; 0.35; 0.56

Resistência Máxima Permitida do   Fuso

N

6300

16000

Potência do Motor Principal

kW

1.5/2.2

4

Potência do Motor de Levantamento

kW

1.1

1.5

Peso Aproximado da Máquina

kg

1500

2000

Dimensões Gerais (Comprimento ×   Largura × Altura)

mm

1850 × 800 × 2350

2170 × 950 × 2450
