Furadeira radial hidráulica Z3050/Z3080

Principais Especificações e Parâmetros da Furadeira Radial Z3050×16 / Z3080×25

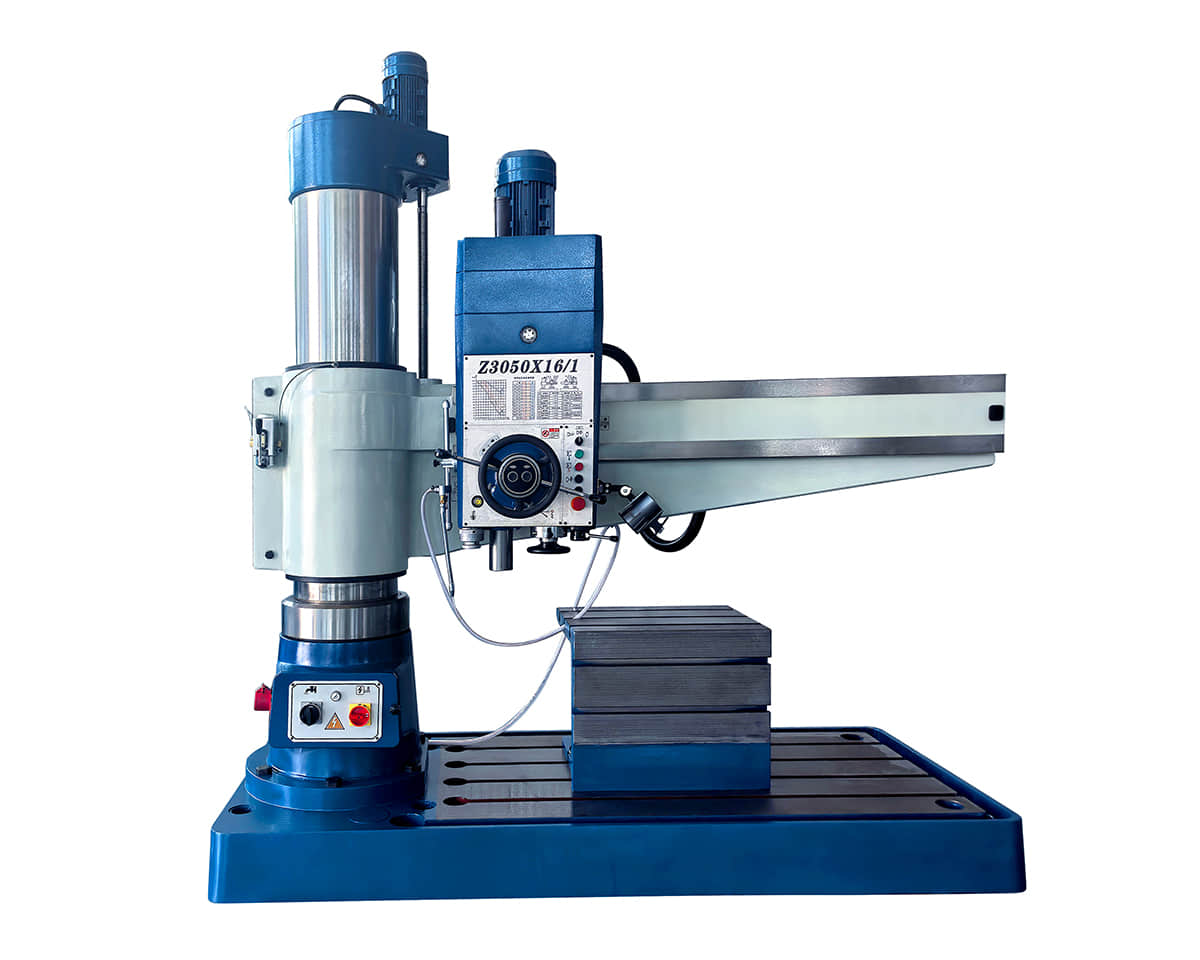

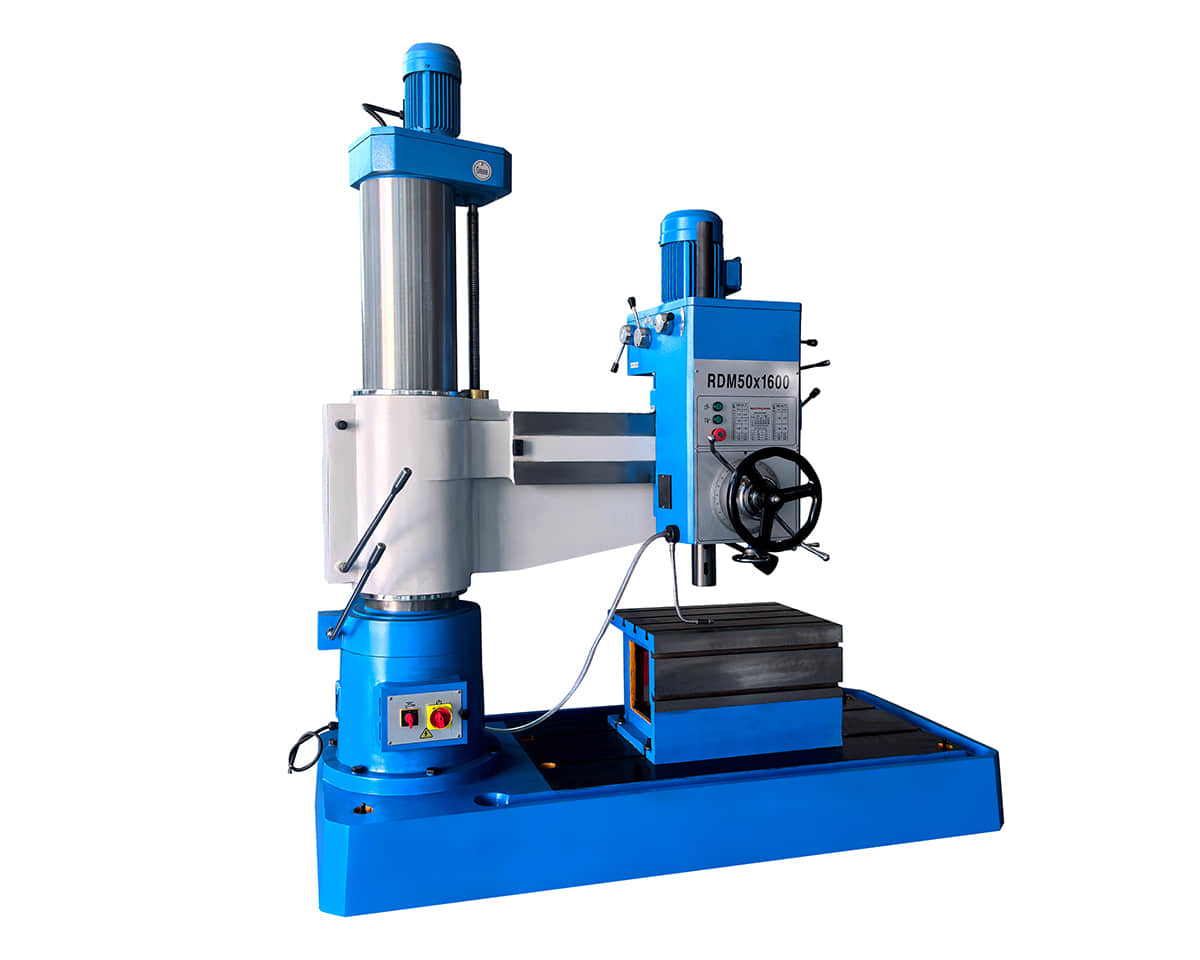

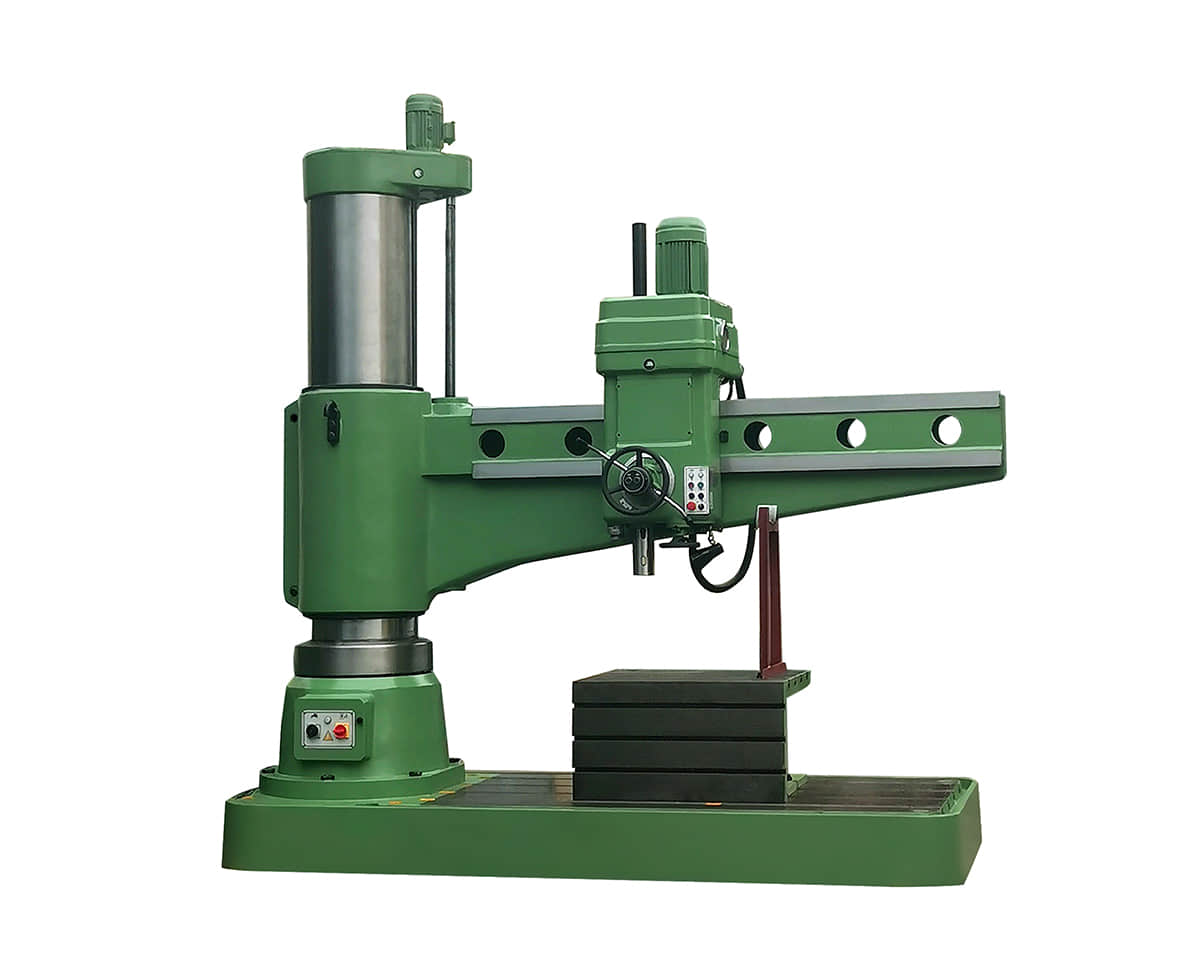

I.Imagem geral da máquina
II. Parâmetros Técnicos
Item do Parâmetro	Z3050×16	Z3080×25
Diâmetro Máximo de Perfuração	Φ50mm	80mm
Distância da Linha Central do Fuso à Barra da Coluna	Máximo: 1600 mm Mínimo: 350 mm	Máximo: 2500 mm Mínimo: 500 mm
Distância de Movimento Horizontal da Caixa do Fuso	1250mm	2000mm
Distância da Face Final do Fuso à Mesa Base	Máximo: 1220 mm Mínimo: 320 mm	Máximo: 2000 mm Mínimo: 550 mm
Distância de Levantamento do Ram	580mm	1000mm
Velocidade de Levantamento do Ram	0.02m/s	0.017m/s
Ângulo de Rotação do Ram	±180°	±180°
Orifício Cônico do Fuso	Cone Morse Nº 5	Cone Morse Nº 6
Faixa de Velocidade do Fuso	25–2000r/min	16–1250r/min
Número de Passos de Velocidade do Fuso	16 passos	16 passos
Faixa de Taxa de Avanço do Fuso	0.04–3.2mm/r	0.04–3.2mm/r
Número de Passos de Taxa de Avanço do Fuso	16 passos	16 passos
Curso do Fuso	315mm	450mm
Profundidade de Perfuração Marcada pela Rotação do Mostrador	122mm	151mm
Torque Máximo Permitido do Fuso	500N·m	1568N·m
Força de Empuxo Máxima Permitida do Fuso	18000N	35000N
Potência do Motor Principal	4kW	7.5kW
Potência do Motor de Levantamento do Ram	1.5kW	3kW
Potência do Motor de Fixação Hidráulica	0.75kW	0.75kW
Potência do Motor da Bomba de Resfriamento	0.09kW	0.09kW
Peso Aproximado da Máquina	3500kg	11000kg
Dimensões Gerais (C × L × A)	2500×1700×2880mm	3730×1400×3790mm
Norma de Inspeção de Precisão	Norma GB/T 4017-1997
