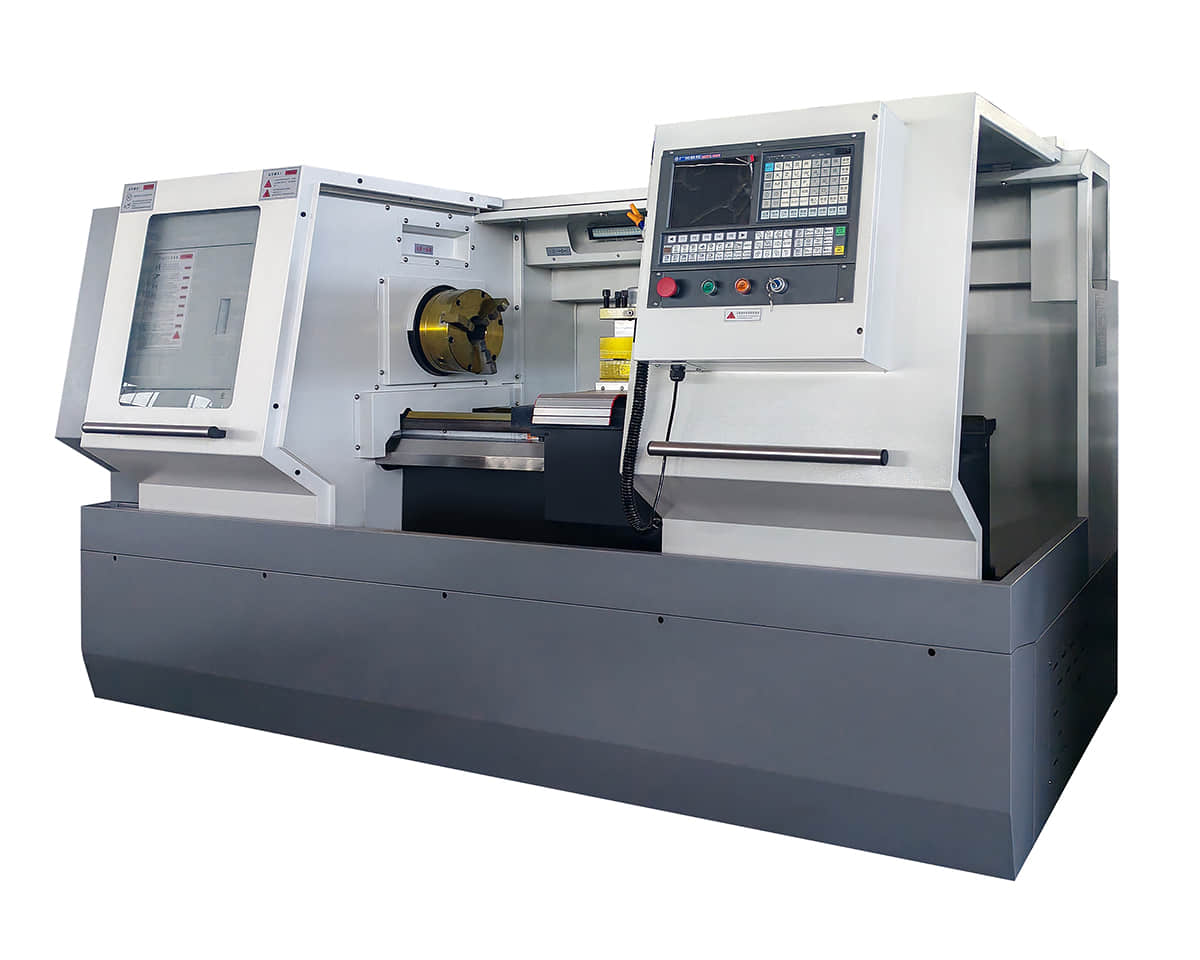

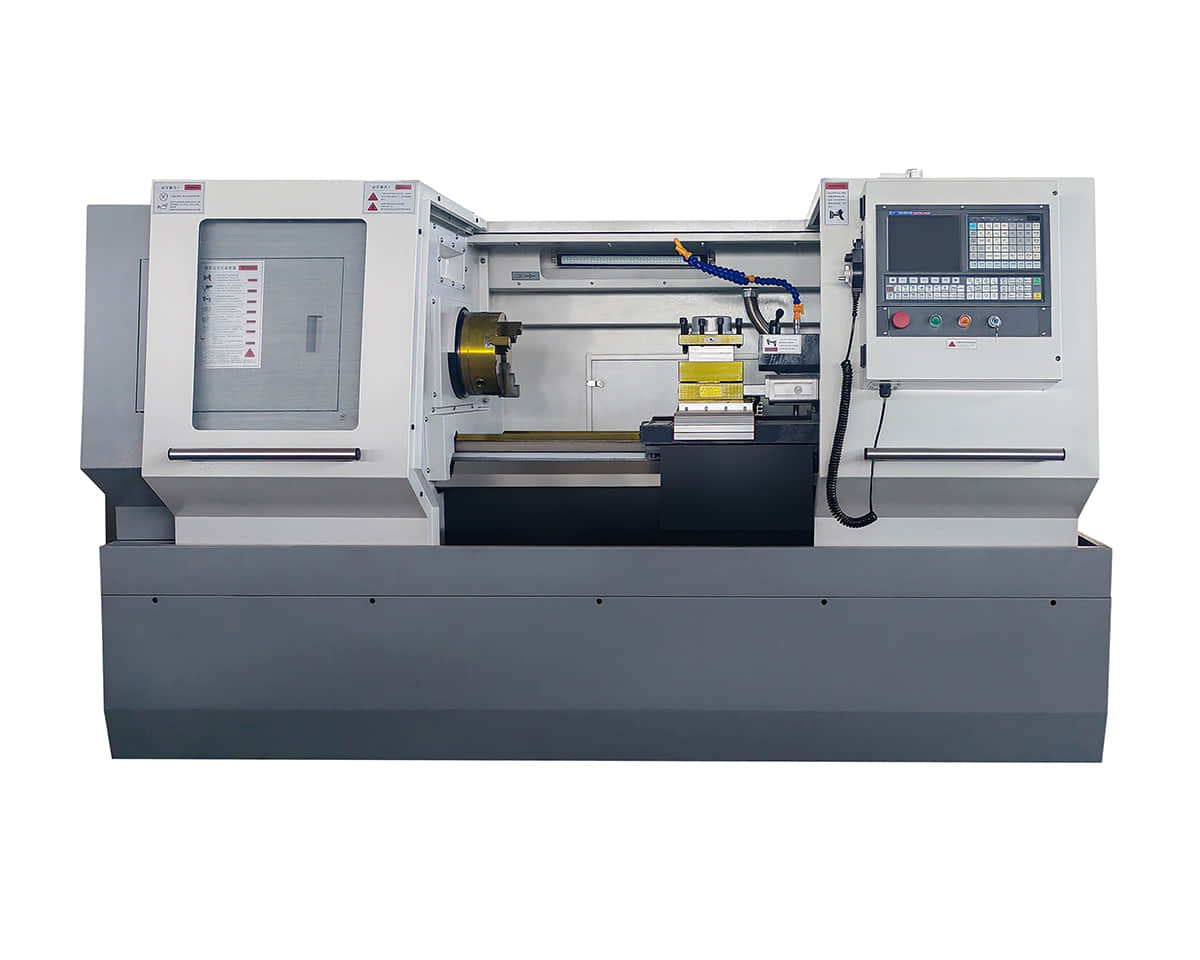

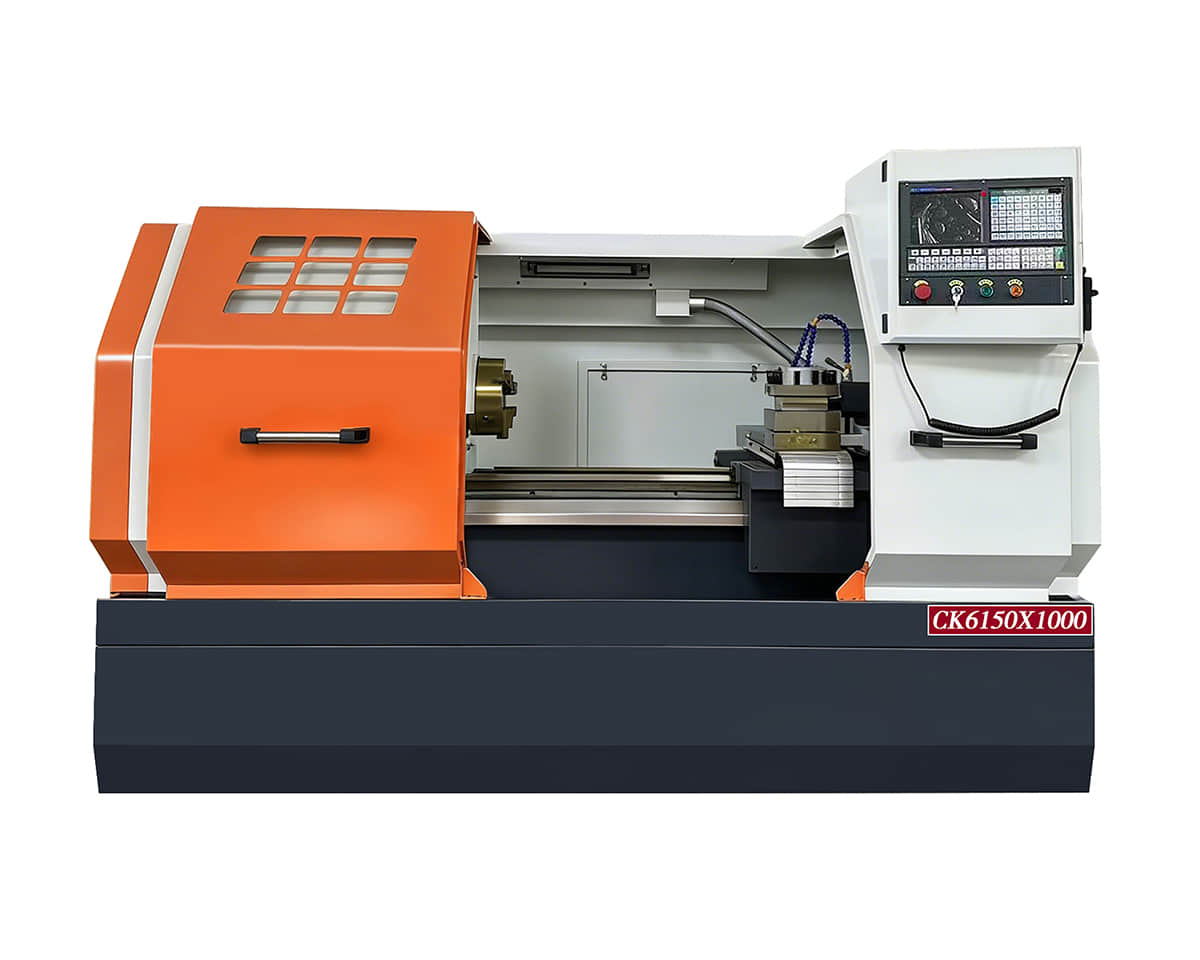

Centro de torneamento CNC CK6150/1000

Diâmetro de   Balanço Máximo sobre o Leito

mm

500

Comprimento de   Usinagem Máximo

mm

1000

Comprimento de   Usinagem Efetivo

mm

850

Diâmetro de   Usinagem Máximo

mm

500

Diâmetro de   Balanço Máximo sobre o Carro Cruzado

mm

275

Tipo e Código   da Ponta do Fuso

-

A2-8

Diâmetro do   Furo do Fuso

mm

82

Faixa de   Velocidade do Fuso

r/min

45-1600

Nível de   Engrenagem da Velocidade do Fuso

-

3 Marchas   Manuais, Infinito dentro da Marcha

Potência do   Motor Principal

kW

7.5

Diâmetro   Padrão do Mandril

mm

Mandril Manual   de 3 Garras de 250 mm

Velocidade de   Avanço Rápido do Eixo X

m/min

6

Velocidade de   Avanço Rápido do Eixo Z

m/min

8

Curso do Eixo   X

mm

275

Curso do Eixo   Z

mm

1000

Diâmetro do   Manguito do Suporte Traseiro

mm

75

Curso do   Manguito do Suporte Traseiro

mm

130

Cone do Furo   Cônico Morse do Suporte Traseiro

Cone Morse

Nº 5

Largura da   Guia Linear

mm

400

Peso da   Máquina

kg

2560

Dimensões   Gerais da Máquina (C×L×A)

mm

Sujeito à   Medição Real

GB/T16462-1996   "Inspeção de Precisão para Tornos Horizontais CNC"

JB/T4368.3-96   "Tornos Horizontais CNC - Requisitos Técnicos"

GB5226.1-2002   "Segurança de Máquinas - Equipamentos Mecânicos e Elétricos Parte 1:   Requisitos Técnicos Gerais"

Item de   Inspeção

Norma de   Fábrica

Precisão de Usinagem

IT6~IT7

Rugosidade da   Superfície da Peça Usinada (Círculo Externo)

Ra 1,6 μm

Precisão de   Posicionamento - Eixo X

0,01 mm

Precisão de   Posicionamento - Eixo Z

0,01 mm

Precisão de   Repetibilidade de Posicionamento - Eixo X

0,01 mm

Precisão de   Repetibilidade de Posicionamento - Eixo Z

0,01 mm

1

Sistema CNC

GSK

GSK 980TB3i Sistema   de Valor Absoluto de Barramento

1 Conjunto

2

Motor   Principal

Shanghai

7,5 kW

1 Conjunto

3

Motor Servo do   Eixo X

GSK

5 N·m

1 Conjunto

4

Motor Servo do   Eixo Z

GSK

7,5 N·m

1 Conjunto

5

Parafuso de   Esfera do Eixo X

Taiwan Shenghe

Φ25

1 Conjunto

Rolamento NSK   Importado

6

Parafuso de   Esfera do Eixo Z

Taiwan Shenghe

Φ40

1 Conjunto

Rolamento NSK   Importado

7

Suporte   Traseiro Manual

Fabricado   Internamente

Cone Morse Nº   5

1 Conjunto

8

Torreta   Elétrica de 4 Posições Vertical

Hongda

Torreta   Elétrica de 4 Posições

1 Conjunto

Quadrado da   Ferramenta 25×25

1

Pés de   Nivelamento Ajustáveis Antivibrantes

-

6 Peças

2

Chave Allen

5/6/8 (mm)

1 Peça

3

Chave de Fenda

-

2 Peças

4

Chave para   Torreta

-

1 Peça

5

Chave para   Mandril

-

1 Peça

1

Manual de   Operação

1 Cópia

2

Certificado de   Conformidade (Incluindo Precisão)

1 Cópia

3

Lista de   Embalagem

1 Cópia

4

Manual de   Operação CNC do Torno

1 Cópia

5

Manual da   Torreta Elétrica

1 Cópia

6

Manual do   Conversor de Frequência

1 Cópia

7

Manual do   Motor

1 Cópia

8

Manual do   Driver

1 Cópia
